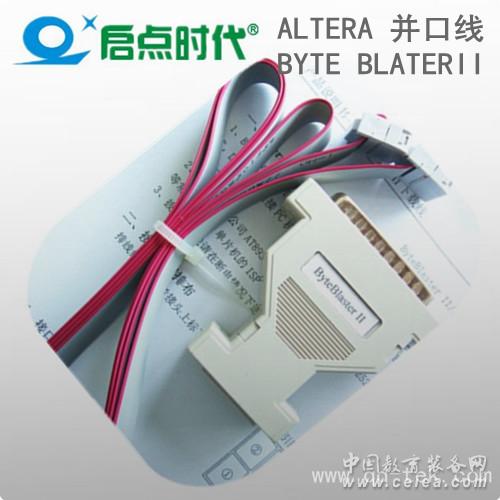

Byteblaster II/AT89S 通用下載電纜
|
 |
產品型號：Byteblaster
產品代碼：201445767
產品價格：60
產品編碼：byteblaster
計量單位：套
折 扣 率： 0
最后更新：2014-09-18
關 注 度：4131
生產企業：深圳市啟點時代科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹采用防靜電袋包裝，配印刷版紙質說明書一份，JTAG/AS/ISP 3種模式接口定義一目了然，可同時兼容Altera CPLD/FPGA全系列的并口下載和AT89S52等單片機的ISP下載。
批量生產，性能穩定可靠，出廠前在Altera CPLD/FPGA的JTAG、AS下載模式和 AT89S52 單片機的ISP下載模式下全部進行了測試，保證100%可用，標配120cm的10Pin延長線，生產測試中全部使用長達1.6m的延長線，下載穩定性一流，一次訂購20條以上可按要求定制。
一、Altera ByteBlaster II/AT89S通用下載電纜使用說明：
1、ByteBlasterII下載線是Altera最新一代并口下載電纜，適用于Altera CPLD/FPGA全部器件下載，同時支持JTAG、AS下載模式，DB25連接PC機并口，標準IDC10接口接芯片BitBlast口，兼容傳統的ByteBlasterMV/ByteBlaster下載電纜，供電電壓2.0V-5.0V。
2、支持Atmel公司AT89S51，AT89S52，AT89S53，AT89S8252等常用51單片機或兼容型號的ISP下載。
點擊下載單片機ISP編程軟件 ISPro.rar [首次使用需將配置文件改為pin_config/Altera_BYTEBLAST.ini，配置好后需關閉程序重新打開，詳見里面的說明手冊]
二、接頭引腳排布
10Pin排線紅色線或者接頭上標了“▼”的那端為第一腳，引腳分布關系如下：
② ④ ⑥ ⑧ ⑩
① ③ ⑤ ⑦ ⑨
IDC10接頭引腳排布
三、接口定義
下表為JTAG模式接口定義：
①TCK ②GND
③TDO ④VCC
⑤TMS ⑥NC
⑦NC ⑧NC
⑨TDI ⑩GND
下表AS模式接口定義：
①DCLK ②GND
③CONF_DONE ④VCC
⑤nCONFIG ⑥nCE
⑦DATAOUT ⑧nCS
⑨ASDL ⑩GND
下表為單片機ISP下載接口定義：
①SCK 【P1.7】 ②GND
③MISO 【P1.6】 ④VCC
⑤RESET 【Reset】 ⑥NC
⑦NC ⑧NC
⑨MOSI 【P1.5】 ⑩ GND
備注：
1、NC表示無任何連接；
2、一次性訂購20條以上可以按要求更改接口定義、下載線長度和接頭類型，引腳定義和接頭可以改為與客戶設計的目標板兼容的形式，下載線長度可以做到1.6米以上。
產品清單：
1、ByteBlaster II/AT89S ISP并口下載板一塊【帶并口盒】
2、IDC 10Pin 120cm延長線一條
3、產品說明書一份
4、防靜電包裝袋一個
|
|
