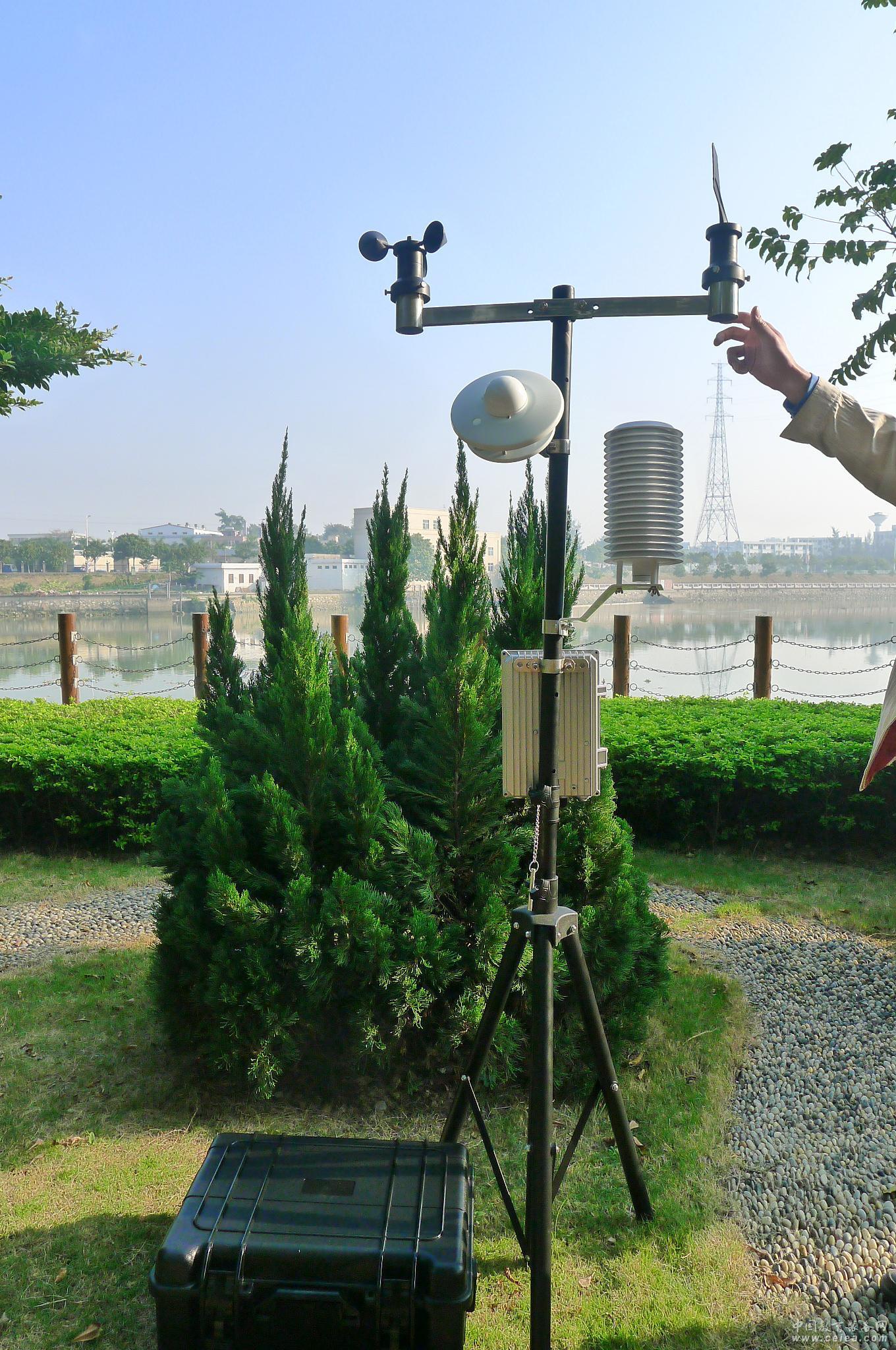

產品詳細介紹TWS-6型智能校園氣象站
（帶綜合溫度熱指數的智能型氣象站）
一、概述
智能校園氣象站是教育主管部門推進科普進學校的重要平臺，做好校園氣象站的建設工作對學校進一步加強氣象防災減災和應對氣候變化科普宣傳有著很重要的現實意義。培養和提高學生科學的氣象知識傳播、氣象科學教育、防災減災意識、踐行低碳生活的理念與應對氣候變化的能力是擺在現代教育以及社會面前重要的課題，因此為了增強學生們的氣象防災減災意識、地理實際觀測能力、滿足各學校地理教學的實際需要、提高學生的應對氣候變化的能力、保護學生的人身安全和健康我公司研制開發了專業的TWS-6型智能校園氣象站。
TWS-6型智能校園氣象站可測量綜合溫度熱指數(WBGT)、酷熱指數、風寒指數、紫外線指數，可根據此指數用于提醒學生體育訓練的訓練強度，穿衣指數和防紫外線的防護措施，有效的保護了學生的人身安全和健康。目前該智能校園氣象站已成功地應用于各中小學、高等院校及國防教育等領域。為氣象科普教育和教學課時的合理安排及提供科學合理的數字依據。
二、設計依據及執行標準
1.《氣象儀器及觀測方法指南》世界氣象組織（WMO）儀器和觀測方法委員會（CIMO）
2.《QX/T 61-2007地面氣象觀測規范》 中國氣象局
3.《QX/T-2000Ⅱ 自動氣象站行業標準》
4.《QX/T74-2007風電場氣象觀測及資料審核、訂正技術規范》標準
三、功能特點
1. 外觀及性能:
a. 卓越的電磁兼容設計和嚴格的環境適應性設計,可在惡劣的環境中使用，測量精度高，穩定性可靠，產品技術指標符合氣象觀測規范要求；
b. 整機防護級別為IP66 級，可在各類惡劣的野外環境下全天候工作; 快速防水插頭防護級別為IP68;
2. 綜合指數：可同時具有綜合溫度熱指數(WBGT)、酷熱指數、風寒指數、紫外線指數，風力等級監測。更智能化，人性化和健康化；
3.通訊方式：網絡化基站布點模式，可以實現多點自動氣象站布網監測，也可滿足局域網內數據共享查看。
a.有線方式：RS232/RS485/USB等標準通訊接口；
b.無線方式：GSM/GPRS/CDMA等無線網絡方式實現異地遠程監測，
4.可以開放通訊指令代碼，與學校的其他監測控制軟件無縫對接，協助學校完成氣象數據的采集和
自動控制及工作模式的切換。
5.TWS系列多功能數據采集器：
a.整整設計，結構緊湊，不銹鋼+鋁合金，表面噴塑，戶外專用型，防水防腐，防護級別為IP66 級，
b.內嵌大屏幕LCD液晶顯示屏和反饋式觸摸按鍵，
c.存儲數據：1-60分鐘可設，并可實時顯示相關氣象要素值
6.供電方式：
a.常規電源： AC 220V或DC12V；
b.太陽能供電系統：單晶硅DC12V/24V，鋁酸太陽能專用蓄電池及控制器。
7.專用標準風桿:根據標準風桿的高度可配置單拉索和雙拉索，以增加抗拉強度和牢固性；
采用可放倒式設計，不銹鋼和鋅合金處理的材料，表面部份噴紅色和白色，具有材質強度高、防腐
蝕性能好的特點，可廣泛應用于城市、野外或海島等不同的環境。
8.防雷裝置:避雷針：銅制材料，有效避直擊雷；避雷絕緣支架：絕緣材料
9.特珠顯示功能：可以將氣象監測數據同步上傳到學校網站上和操作戶外LED顯示屏，方便學生、老師及校園周圍居民進行查看，及時了解天氣變化情況。
四、專業科普知識
1.綜合溫度熱指數WBGT：
亦稱為濕球黑球溫度，是我國軍隊和學生在野外或室外訓練以及上體育課時通用的考量指標，是綜合評價人體接觸作業環境熱負荷的一個基本參量。WBGT是由黑球、自然濕球、干球三個部分溫度構成的，它綜合考慮空氣溫度、風速、空氣濕度和輻射熱四個因素。此法可方便地應用在工業環境中，以評價環境的熱強度。它是用來評價在整個工作周期中人體所受的熱強度，而不適宜于評價短時間內或熱舒適區附近的熱強度。以保止身體生命的意外出現。
溫?zé)岘h(huán)境中軍人或?qū)W生勞動耐受時限表
環境熱強度
（℃，WBGT） 勞動或訓練情況
中度勞動 重度勞動 極重度勞動
時限 訓練/休息 時限 訓練/休息 時限 訓練/休息
33 <3 50/10min 1 20/40min 停止 停止
32 3 NL 1.5-2 30/30min 停止 停止
31 4 NL 3 40/20min 1 30/30min
30 不限 NL 4 50/10min 1.5 30/30min
29 不限 NL 不限 NL 2-4 40/20min
28 不限 NL 不限 NL 不限 50/10min
N=代表每小時訓練時間不做規定。
休息是停止運動或訓練，站立或坐下，應盡量安排在陰涼處。
2.露點溫度：
空氣中水氣含量保持不變，若溫度降低則水氣因降溫而達飽和時的溫度，即為露點溫度。露點溫度也可用來表示水氣含量的多少，露點溫度越高，就表示空氣中水氣含量越多。
3.酷熱指數：
酷熱指數為人體在高溫及潮濕的環境下感覺到的真正溫度。當人體處于溫度高的環境下，身體會自動進行調節，可使人體達到比較舒適的溫度，其中人體散熱的一個機制是出汗，在汗液蒸發過程當中會消耗熱能，因此出汗的目的就是促進蒸發，然后消耗我們身體的熱能。使我們感到?jīng)隹臁?br/> 當溫度高而濕度低時，人體排出的汗液很快就會被蒸發掉；相反的，在溫度高而濕度亦高的情況下，人的汗液的蒸發速度回減慢許多，當溫度由于濕度保持上升或人體長期處于汗液無法蒸發的情況下，則會有抽筋、熱衰竭甚至中暑的情況發生。
這個指數只可作為參考，這是因為不同的人對熱的適應程度不同。
酷熱指數（℃） 人體變化的情況
32.6℃～40.4℃ 加倍小心—有可能出現抽筋及熱衰竭
40.7℃～54.2℃ 危險—可能出現人衰竭
56.5℃～78.2℃ 非常危險—隨時出現中暑
4.風寒指數：
天氣寒冷及風大的時候，人體產生之熱量會被風迅速帶走，人體因此會感覺溫度比實際溫度偏低。這種感覺的溫度即為風寒指數。風寒指數會受溫度及風速的影響，風寒指數偏低的情況下，應避免長時間暴露于戶外，以免因身體熱量過分流失而造成危險。
5.紫外線指數：
紫外線指數是衡量在地球表面太陽紫外線影響人類皮膚的程度。
UVI 紫外線指數
0～2 微量級
3～4 低量級
5～6 中量級
7～9 過量級
10～15 危險級
五、技術參數 （可根據自身需求進行選擇不同的氣象傳感器進行組合成多功能氣象站）
5.1 標準氣象要素傳感器技術參數
序號 要素傳感器 技術參數 說明
測量范圍 分辨率 測量精度
1 環境溫度 -50～+80℃ 0.01℃ ±0.05℃
2 環境濕度 0～100% 0.1% ±2%(≤80%時) ±5%(>80%時)
3 露 點溫度 -40～50℃ 0.1℃ ±0.1℃
4 風 向 0～360° 3° ±3°
5 風 速 0～65m/s 0.1m/s ±(0.3+0.03V)m/s
6 大氣壓力 500～1100hPa 0.1hPa ±0.5hPa
7 太陽輻射 輻射范圍：0-2000W/m2 光譜范圍：300-3000nm 靈敏度：7~14μV/W/m2 1 W/㎡ ≤5% 國家一級表
7-1 太陽輻射 輻射范圍：0-4000W/m2 光譜范圍：310-2800nm 靈敏度： 7~14μV/W/m2 1 W/㎡ ±2% CMP11，ISO標準二級表(校準用)
7-2 太陽輻射 輻射范圍：0-2000W/m2 光譜范圍：310-2800nm 靈敏度：5~20μV/W/m2 1 W/㎡ ±5% CMP6，ISO一級表（測量用）
8 光 照 度 0～200000lux 1lux ±7％
9 直接輻射 輻射范圍：0-2000W/m2 光譜范圍：300-3000nm 靈敏度：7~14μV/W/m2 1 W/㎡ ≤5%
10 日照時數 0～24h 0.1h ±0.1h
11 光合有效 輻射范圍：0-10000μmol/m2/s 光譜范圍：400-700nm 靈敏度：3～30μV/μmols-1m-2 1 W/㎡ ≤3%
12 紫外輻射 輻射范圍：0-300W/m 光譜范圍：280-400nm 靈敏度： 10~500μV/W/m2 1 W/㎡ ≤3%
13 蒸 發量 0～100mm 0.1mm ±1.5%
14 二氧化碳 0～2000ppm 1ppm ±20ppm
15 土壤溫度 -50～+80℃ 0.1℃ ±0.1℃
16 土壤水份 0～100% 0.1% ±2%
17 葉面濕度 0（干）～100%（濕） 0.59% ＜10%
18 降 水 量 0-999.9 mm 0.2mm ±0.4mm(≤10mm) ±4%（>10mm時）
19 微風速 0.5～15m/s ±3% 0.1m/s
20 熱 流 量 -500～+500 W/m2 1 W/m2 ＜5%
21 黑球溫度 -40～50℃ 0.01℃ ±0.08℃
22 WBGT綜合溫度熱指數 28-33℃ 1℃ ±1℃
23 風寒指數 -79～+54℃ 1℃ ±1℃
24 酷熱指數 28～80℃ 1℃ ±1℃
25 紫外線指數 0～16 0.1 ≤5%
5.2 數據處理系統及其他技術參數
序號 名 稱 型號 技術參數 說明
1 多功能數據采集器 TWS系列 A/D轉換：32Bit
掃描頻率：100HZ
模擬通道：22個
模擬電壓范圍：+-5000mv
模擬電壓精度：+-（讀數*0.1%+偏移量），
測量辯率：0.48uv；
開關激發通道：8個電壓，4個電流
脈沖通道：6個；
協議支持：支持BODBUS RTU、RS232/485、無線通訊協議
內存：2M
耗電量：35mA
2 分析軟件 TWS 運行環境：支持WindowsXP、vista和Win7系統;
顯示及存儲：實時采集，實時顯示,實時存儲，存儲條件可設；
文件格式:
（1）EXCEL或PDF標準文件,可統計分析和二次編緝；
（2）實時要素曲線及歷史曲線走勢圖表；
氣象要素智能動態生成及參數修正功能；
數據報表：生成日報表、月報表和年報表；
3 LED氣象顯示屏 LED 單色、雙基色、全彩色三種可選擇
尺寸：可定制
支持RS232、遠程撥號和GPRS，可實現遠程顯示功能
屏體結構：野外型設計，防陣風和防腐蝕能力強
4 專用風桿 不銹鋼 尺寸：直徑Ø63和 Ø40，高度：10米、6米和3米
拉索: 材質:304型不銹鋼，抗拉強度: 28kN
抗風強度: 75m/s
其他：風桿亦可根據用戶需求定制尺寸或顏色
六TWS-6型智能校園氣象站標準配置選項
序號 要素名稱 規格 選項說明 備注
1 多功能數據記錄儀 TWS 必配
2 監測氣象要素 標準 選配，根據自身需求，任意選擇 根據5.1傳感器要素
3 WBGT指數 標準 選配
4 酷熱指數 標準 選配
5 風寒指數 標準 選配
6 紫外線指數 標準 選配
7 分析軟件 TWS 必配
8 專用標準風桿 3米 必配
3米三角式 選配 適用于移動式觀測
6米 選配
10米 選配
9 風桿拉索 不銹鋼 選配
10 GPRS/GSM 移動標準 選配
11 GPS 選配 定位
12 防雷裝置 選配
13 LED顯示屏 單彩色 選配（建議用單彩） 尺寸用戶單獨說明
雙基色 選配
全彩色 選配
14 現場監控器 選配 實時調用現場監測圖像
15 太陽能供電系統 15W\25W 選配 用于野外沒有常規電源
16 安裝培訓 選配
17 其他 用戶特殊要求 |
|
