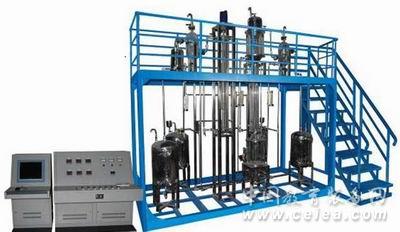

產品詳細介紹江蘇昌輝MCQSX-A脈沖萃取單元實訓裝置
一、系統組成及特點
系統由脈沖萃取裝置對象；鋼質安裝框架；就地儀表電器操作臺；傾角嵌入式就地計算機控制臺；就地智能儀表控制上位監控軟件（以工控組態軟件為平臺）；外置配套設備等組成。主要特點如下：
1)裝置不銹鋼框架制作，二層平臺結構。
2)所有不銹鋼設備均進行不銹鋼精細拋光處理，體現整個裝置的工藝完美性。
3)塔節采用優質無機玻璃制作，視覺效果好。
4)塔內構件及管道均由不銹鋼材質制作。
5)萃取塔萃余分相罐采用特制的高硼硅玻璃可視萃余分相罐，萃余分相現象清晰可見。
6)萃取輕相物料可循環使用。
7)就地顯示檢測控制儀表：選用廈門宇電智能儀表（帶就地控制RS485通訊接口）。
8)就地智能儀表電器控制臺：鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源，接觸器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。
二、系統功能及訓練目標
1、整體裝置具有實訓、考核、實驗、研究功能。
2、裝置采用全不銹鋼材料制作，堅固耐用。
3、裝置可滿足化工工藝專業高級工、技師、高級技師培訓大綱的教學要求。
4、裝置可體現工廠情景化，盡量貼近工廠實際，突出重點；同時可滿足高級工、技師培訓和鑒定要求。
5、裝置可進行裝置開車準備、開車、正常操作、停車、設備維護等方面的技能操作訓練、工藝指標控制操作技能訓練。
6、裝置具有真實設定故障的功能：通過計算機隱蔽發出故障干擾信號，能使正常運行的裝置出現真實異�，F(xiàn)象，培訓學員發現、分析、排除工業生產過程故障的技能。
7、裝置運行介質為煤油—苯甲酸—水物系。
8、體現脈沖萃取塔的構造和操作方法，了解填料萃取塔傳質效率的強化方法。
9、測定不同的萃取液流量對萃取效率的影響。
10、掌握每米萃取高度的傳質單元數、傳質單元高度和萃取率的實驗測定方法。
11、流程圖的識讀；熟悉現場裝置及主要設備、儀表、閥門的位號、功能、工作原理和使用方法；按照要求制定操作方案；公用工程的引入（水、電）并確保正常；原料的準備（原料的配制及濃度的測定）；檢查流程中各設備、管線、閥門是否處于正常開車狀態；裝置上電，檢查各儀表狀態是否正常；動設備試車。
12、能改變輕相流量、重相流量到指定值并重新建立正常操作；按照要求巡查各界面、溫度、壓力、流量液位值并做好記錄；分析萃取、萃余相的濃度并做好記錄、能及時判斷各指標否正常；能及時排污；按照要求巡查動設備（泵）的運行狀況，確認并做好記錄；觀察正常操作時萃取塔的操作狀況，并指出可能影響其正常操作的因素；能按正常操作調節萃取、萃余相的濃度；能測定體積傳質系數、傳質單元數和傳質單元高度。
|
|
