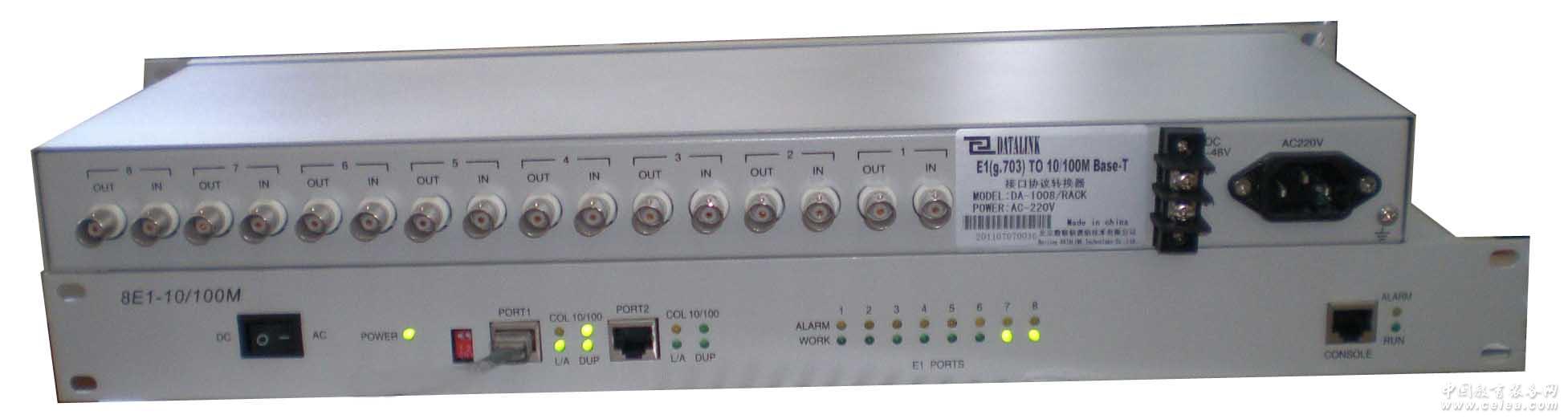

DA-4016轉換器用于在1～16條E1線路上透明傳輸以太網數據，最高轉發速率可達31.68Mb/s。在各層協議處理上均采用國際標準(G.7041、G.7042、G.7043、G.8040)協議，可以與其他廠家遵循同樣標準的產品對通。不僅對E1線路和以太網接口提供了完備的告警/狀態指示，而且具有以太網數據流量統計等高級管理功能。設備集成度高、功耗低、性能穩定、使用方便。

特點
■ 傳輸接口
􀁨 實現1路以太網數據至1～16路E1的轉換
􀁨 支持故障E1通道（誤碼率超過1E-6或有嚴重告警
LOS/AIS/LOF或信號發生環回）的自動刪除；故障消除后該路E1自動恢復使用
􀁨
16路E1線路中，任意兩路之間的可容忍的最大延時差可達220ms；當延時差超過220ms時，將會產生延時差超限告警，同時業務中斷抖動容限、抖動轉移特性符合ITU-T
G.823標準

■ 以太網接口
􀁨 提供最多四個共享式以太網接口，支持基于端口的VLAN劃分，完全符合IEEE 802.1Q標準
􀁨
提供1024個MAC地址列表，本端的數據流量不會傳輸?shù)竭h端
􀁨 支持最小幀長為64字節，最大幀長為1916字節
􀁨
提供各個以太網端口的流量統計，如錯包數、總包數等 4
DA-4016 16E1-ETH 轉換器使用說明書京數聯信通信技術有限公司
􀁨
支持PAUSE流量控制功能，網管可配

■ 設備管理接口
􀁨 支持基于串口超級終端的網絡管理或者基于SNMP網絡管理（選配）
■ 符合ITU-T標準協議
􀁨
GFP-F封裝建議G.7041
􀁨 VCAT虛級聯和LCAS鏈路容量調整方法建議G.7042
􀁨
Ethernet到nxE1映射建議G.7043
􀁨 Ethernet至單E1映射建議G.8040
■
傳輸帶寬增大時，不會損傷以太網數據；傳輸帶寬人為減小時，也可通過網管實現不損傷以太網數據
■
兩端的E1支路可以不按序號對應連接；當某個E1支路單方向出現故障時，另一方向仍可工作
■
E1信號環回自動檢測及切斷功能；當檢測到某路E1信號發生環回時，系統將此路E1切斷，環回解除后，此路E1自動恢復使用。實現了在不中斷業務的情況下避免網絡風暴的產生。
■
完備的告警指示，可選擇顯示本端/遠端告警
■ 支持本端E1的線路側環回功能，方便對E1線路進行測試

系統應用

DA-4016轉換器的典型應用，本端設備接入本端以太網數據，通過E1接口接入到PDH/SDH網絡中，在遠端，使用DA-4016轉換器或遵循同樣標準的其它廠家設備進行點對點通信，從而實現在1～16條E1線路上透明傳輸以太網數據

1-16E1(g.703)協議轉換器
