序號





引腳名稱





類型





說明













VDD





P





模塊電源輸入 DC5V













GND





P





模塊電源地線













3V3





P





電源輸出，最大提供300mA電流













SPI-SCK





I/O





SPI接口時鐘輸入輸出。或者作為輸入IN2













SPI-FSS





I/O





SPI接口片選輸出。或者作為輸入IN3













SPI-RX





I/O





SPI接口數據輸入�；蛘咦鳛檩敵�OUT2













SPI-TX





O





SPI接口數據輸出�；蛘咦鳛檩敵�OUT2













A0





I





通用IO輸入，IN0













A1





I





通用IO輸入，IN1













A2





O





通用IO輸出，OUT0













A3





O





通用IO輸出，OUT1













CALL





I





多功能按鍵輸入



對講時的呼叫、應答或斷開。



錄播時的啟動、停止。













CTRL





O





繼電器控制輸出口，可通過網絡指令控制。













MT





O





靜音輸出引腳，靜音時低電平。













POWER-ON





O





外置功放控制引腳，程序自動控制，當播放音頻時此引腳變高。













STATUS





O





狀態引腳，通常接LED狀態指示燈



平時該引腳閃爍（約3秒）



當音頻模塊播放音頻節目，對講時輸出低電平。



播放節目期間，此引腳也可能輸出短暫的低電平。













RTS1





O





串口1流控，連接RS485控制腳













TXD1





O





串口1發送













RXD1





I





串口1接收













RTS2





O





多功能按鍵輸入



此腳低脈沖時音頻模塊強制為錄播模式（組播、目標自身第1組）













TXD2





O





【保留】













RXD2





I





功放控制使能



低電平時強制MT高電平、POWER-ON高電平













RTS0





O





串口0流控，連接RS485控制腳













TXD0





O





串口0發送













RXD0





I





串口0接收













MK+





A





麥克風接收+













MK-





A





麥克風接收-













LINE





A





線路輸入













LEFT





A





線路輸出左聲道













RIGHT





A





線路輸出右聲道













NET_LED0





O





網絡指示燈，低電平表示網絡連接













NET_LED1





O





網絡指示燈，低電平表示網絡有數據發送或接收













NET_TX+





N





網絡發送+，自適應













NET_TX-





N





網絡發送-，自適應













NET_RX+





N





網絡接收+，自適應













NET_RX-





N





網絡接收-，自適應



















N





POE供電端口



















N





POE供電端口

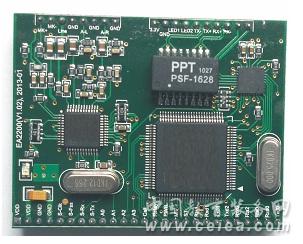

嵌入式網絡音頻模塊
產品型號：EA2200
產品代碼：
產品價格：
計量單位：塊
折 扣 率： 0
最后更新：2013-07-12
關 注 度：3581
生產企業：深圳市偉林科科技有限公司
在線詢價留言
與企業聯系時請告知該信息來自教育裝備網！
分享到：
更多




功能 \ 型號





EA2201





EA2202A





EA2202B





EA2203













播放





√





√





√





√













對講





√





√





√





√













錄播





X





√





√





√













SDCard支持





X





X





X





√













控制串口





√





√





√





√













虛擬串口





X





√





X





√













靜音輸出





√





√





√





√













功放控制輸出





√





√





√





√













繼電器控制





√





√





√





√













通用IO輸入





無





無





4路





2路













通用IO輸出





無





無





4路





2路











產品詳細介紹
EA2200是一款高性能的10/100M網絡音頻模塊，采用ARM+DSP構架，能接收網絡音頻數據流，轉換成音頻模擬信號輸出。亦能采樣本地的mic輸入或linein輸入，發送到網絡上，供其他網絡音頻模塊接收播放。提供語音級的雙向音頻數據傳輸，便于構建網絡語音對講系統。EA2200模塊還提供了一組功放控制接口，具有靜音輸出，工作信號輸出，繼電器輸出和開關輸入，可方便控制外置大功率功放。提供1路用于接收用戶命令和反饋模塊信息的用戶串行接口，1路虛擬串口便于擴展用戶的應用，1路擴展串行接口，可接串口攝像頭等串口設備，1路SPI擴展接口。



我們提供了NAManager軟件用于模塊的IP地址等參數配置，提供二次開發動態庫用于網絡音頻廣播和網絡語音對講系統開發。



二、產品介紹


2.1、模塊結構



EA2200使用了ARM和DSP雙處理器構架， ARM處理器負責數據的傳輸，用戶命令的解析執行以及功放接口的控制，DSP負責語音數據的編碼解碼和輸出。通過網絡變壓器，EA2200可直接接入以太網。






2.2，功能和特點



l 電源輸入 +5V DC，200mA；



l 10/100MBase 以太網接口；



l Mic輸入，典型幅值50mVpp，信噪比68dB；



l LineIn輸入，典型幅值2200mVpp，信噪比86dB



l Line Out輸出，負載10KΩ，典型1.5Vpp，諧波失真0.1%；



l 播放模式，最高48KHz采樣，192Kbps音頻流；



l 錄播模式，最高48KHz采樣頻率，ADPCM編碼；



l 對講模式，雙向8KHz采樣，PCM編碼；



l 用戶串行接口，波特率4800～115.2Kbps；



l 虛擬串口，波特率2400～115.2Kbps，7，8數據位，1，2停止位，None，Even，Odd，Space，Mark校驗；



l 擴展串口，最高3.125Mbps；



l SPI擴展接口，最高12M；






2.3、產品選型


2.4、引腳說明






引腳定義





P          ————       電源



AI         ————       模擬輸入（在這里是音頻輸入）



AO       ————       模擬輸出（在這里是音頻輸出）



I           ————       數字輸入端口，TTL電平，耐壓5V



O         ————       數字輸出端口，TTL電平



I/O              ————       數字輸入輸出端口，TTL電平



N          ————       網絡端口
