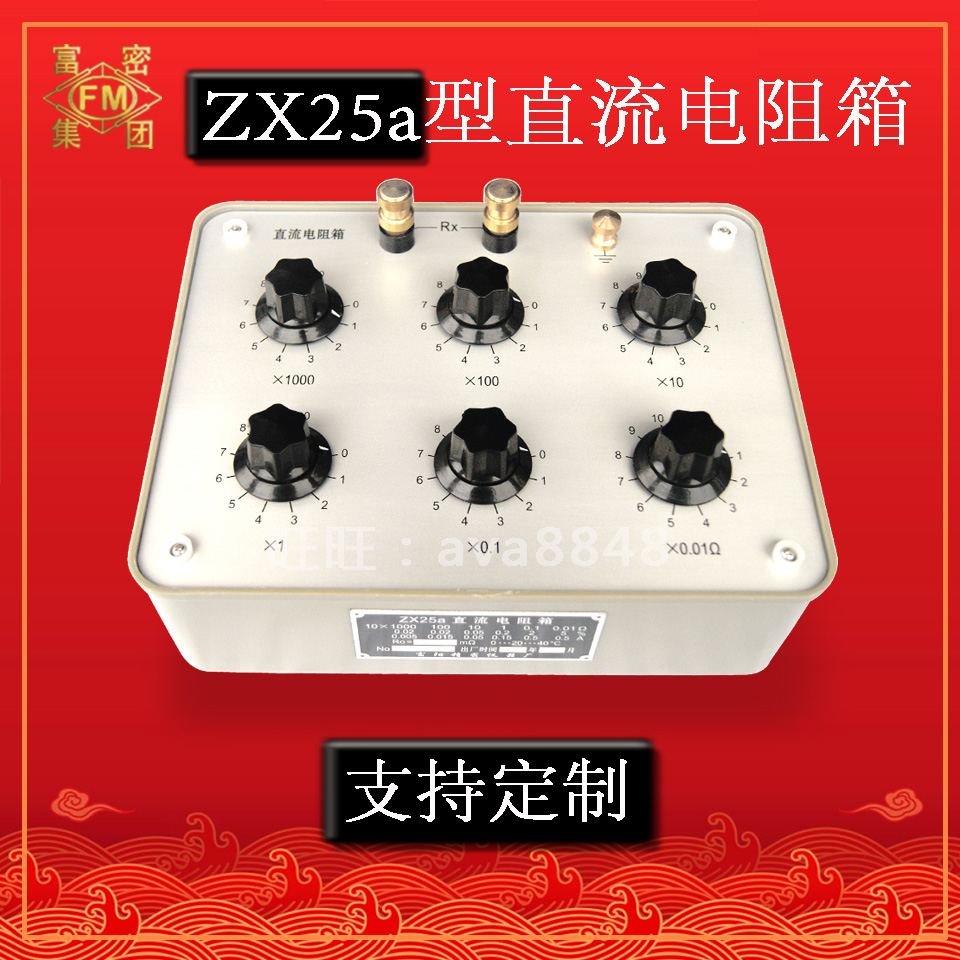

產品型號：ZX25A
產品代碼：
產品價格：858
計量單位：臺
折 扣 率： 0
最后更新：2012-12-28
關 注 度：2808
生產企業：富陽精密儀器廠
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹1、供直流電路中作精密調節電阻之用。
2、整機校驗千分之一下的電阻箱
3、采用精密電阻箱來整機校驗攜帶式直流單電橋等
三、電阻箱主要技術指標
1、測量范圍：0.01-----11111.1歐姆
2、在遵守下列使用條件時，電阻箱的誤差不會超過表1允許的基本誤差。
⑴、周圍空氣溫度為20--±3℃，相對濕度在80%以下；
⑵、電流為直流電；
⑶、功率不超過額定值。
3、電阻箱的基本誤差如表1規定：
4、
X1000 X100 X10 X1 X0.1 X0.01
±0.02% ±0.02% ±0.05% ± 0.2% ±1% ±5%
4、電阻箱內部線路與外殼之間的絕緣電阻,應不少于1000兆歐,實驗電壓為500伏
5、.電阻箱線路與外殼之間的絕緣強度，須能經受住頻率為50周，實際正弦波2000伏交流電的作用，利時一分鐘。
6、電阻箱各擋之間最大允許電流不應超過表2規定
倍率 X0.01 X0.1 X1 X10 X100 X1000
允許通過電流 3安 3安 0.3安 0.1安 0.03安 0.01安
7、 外型尺寸為340X165X148毫米，重量約4公斤
四、 電阻箱結構特點
電阻箱支座具有電位引出端可以按元件檢定，開關中的接觸環，接觸片和電刷之間均用微彈簧緊壓，因此長期使用后，接觸電阻變差小，支座采用高絕緣聚鳳材料塑，絕緣性能好，面板上讀數示值排列成二條直線可簡潔而清晰的讀出示值，電阻箱所有轉換開關放在零位時，零電阻為0.01歐姆。因此，最小步進開關無零位，從1開始，在使用過程中對測量結果中不必扣除零電阻。電阻元件采用高穩定錳銅合金線以無感式繞制與瓷管上經過嚴格的工藝處理，所以具有高穩定性。ZX56型電阻箱廣泛適合學校、工廠和科研單位作電測量和其他實驗之用。
五、儲存使用和保證期限
1、正確使用電阻箱時應先旋轉一下各組旋鈕，使用接觸穩定可靠。
2、電阻箱在使用過程中應定期清洗電刷片，清洗時用棉花攥以 汽油在接觸環的表面輕輕擦試后均勻地涂上一層中性凡士林既可。
3、使用和儲存的地方溫度應在+10℃-----+30℃，相對濕度不打于8%周圍空氣不應含有腐蝕性氣體。
4、電阻箱的保證期限自出廠日期為十二個月 |
|
