嚴選旋轉機械故障診斷模擬教學實驗臺
|
 |
產品型號：PT825
產品代碼：
產品價格：369
計量單位：臺
折 扣 率： 0
最后更新：2020-07-15
關 注 度：1791
生產企業：瓦倫尼安（蘇州）教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹
PT825旋轉機械故障診斷模擬教學實驗臺系統二技術方案
基本特診
PT825旋轉機械綜合試驗臺是為了學習各種振動特征的詳細知識，有必要在與實際機器相同的裝置中進行模擬實驗，用來提高非常復雜振動頻譜的分析能力，同時對各種缺陷，進行精密振動分析和詳細故障診斷。機械故障診斷教學模擬實驗的每個部分，都可以精確加工，具有高公差，可以在低振動下運行，可根據您想要分析的具體故障特征，在安全可控的環境中單獨或與各種故障組合搭配實驗。作為研究機器缺陷特征的創新實驗平臺，完全滿足振動分析工程師和教學模擬用戶的廣泛需求。
功能應用
滾動軸承故障機理與診斷（軸承內圈，軸承外圈，軸承滾珠，軸承保持架，綜合故障軸承）；
軸彎曲的故障機理與診斷；
偏心的故障機理與診斷；
熱變形的故障機理與診斷；
葉輪與轉軸之間配合失效機理與診斷；
機械松動的故障機理與診斷；
信號處理技術研究；
參數配置：
電氣參數
電機 2Hp, 1500瓦 三相交流電機
控制器 VFD-M 交流變頻器
Zui高速度 RPM 1785 (長時間運行)
速度范圍 0~1785 rpm 可調
電源 輸入380 VAC，三相，50/60 Hz
故障電機類型 轉子不平衡交流電機，轉子偏心交流電機，軸彎曲的交流電機，軸承故障交流電機，轉子條故障交流電機，定子繞組故障交流電機，電壓不平衡和單相交流電機
機械參數
軸 直徑30mm , 鋼
軸承 正常軸承2個
缺陷軸承 軸承內圈，軸承外圈，軸承滾珠，軸承保持架，綜合故障軸承
基座 2個基座有3個軸承安裝孔的滑塊，用于軸承移動，基座內設有加速度傳感器安裝孔
對中機構 使用千斤頂螺栓旋鈕移動電機底座
磁粉制動器 手動, 0.0-50Nm, 重量:15kg
底板 10mm厚鋁板
安全罩 抗沖擊透明安全蓋，帶安全隔離器，可在安全罩打開時停止電機
軟件方案：
1.包括多通道數據采集器；
2各類傳感器：加速度傳感器，非接觸式電渦流傳感器，光電式轉速計；
3.電腦端分析軟件；

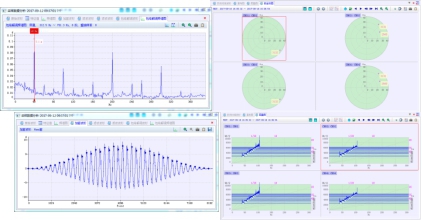

軟件功能：
通過其直觀的界面，功能強大的分析軟件，您可以進行振動分析以及動平衡校正。其涵蓋的動平衡功能模塊軟件包含豐富的圖表數據及人性化的界面，便捷，輕松實現現場動平衡振動數據采集、分析。
軟件的主要功能如下：
加速度，速度和位移振動實時檢測測量；
時域波形/頻譜分析，包絡譜解調分析；
倍頻分析，諧波游標和邊帶游標；
軟件集成動平衡校正功能；
軸心軌跡測量；
波德圖測量；
啟停機過程分析功能；
長時間數據存儲及查看功能。
|
|
