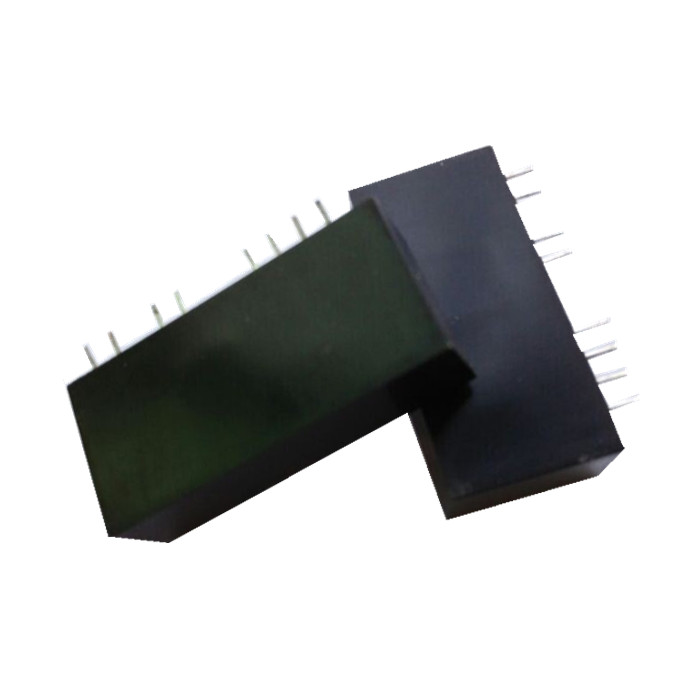

產品詳細介紹 IRT EM系列 直流（電壓/電流）隔離放大器
產品特點： 典型應用：
● 低成本、小體積,SIP 12Pin符合UL94V-0標準阻燃封裝
● 無需外接電位器等其它元件，免零點和增益調節
● 電源、信號：輸入/輸出 3000VDC 三隔離
● 輔助電源：5VDC，12VDC，15VDC，24VDC等單電源供電
● 0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/
0-±10V等電壓信號
0-10mA/0-20mA /0-±10mA/0-±20mA/4-20mA
等電流信號之間的相互隔離、放大及轉換
● 工業級溫度范圍: -45~+85 ℃
● 在EMC（電磁干擾）比較特殊的使用場合應注意增加
電磁干擾抑制電路或采取屏蔽措施 ● 直流電流 / 電壓信號的隔離、轉換及放大
● 工業現場信號隔離及長線傳輸
● 模擬信號地線干擾抑制及數據隔離、采集
● 4-20mA(0-20mA)/0-5V等信號的隔離及變換
● 儀器儀表與傳感器信號收發
● 非電量信號變送
● 信號遠程無失真?zhèn)鬏?br/>● 電力監控、醫療設備隔離安全柵
● 傳感器4-20mA等模擬信號一進二出、
二進二出隔離信號的功能實現
產品特征
IRT EM系列隔離放大器是一種磁電隔離的混合集成電路，該IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。與光電隔離的產品相比，抗EMC（電磁干擾）能力較差，特殊使用場合應注意增加電磁干擾抑制電路或采取屏蔽措施。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到5000VDC絕緣電壓。IRT EM系列產品使用非常方便，免零點和增益調節，無需外接調節電位器等任何元件，即可實現工業現場信號的隔離轉換功能。
★ 產品有PCB板上焊接和標準DIN 35導軌卡槽固定兩種安裝方式，導軌式安裝的可以實現模擬信號一進二出、
二進二出的功能。
★ 0-5V/0-10V/0-75mV/0-2.5V/0-1mA/0-10mA/0-20mA/4-20mA等國際標準信號輸入/輸出標準的隔離信號。
精度等級：0.1級、0.2級；全量程范圍內極高的線性度（非線性度<0.1%），免零點和增益調節。
產品型號及定義
IRT EM-U(A)□ -P□- O□
連續隔離電壓值： 3000VDC
電源電壓輸入范圍： ±10%Vin
焊接溫度（10秒）： +300℃
輸出電壓信號時的最小負載： 2KΩ
輸入電壓或電流信號值
U1：0-5V A1：0—1mA
U2：0-10V A2: 0—10mA
U3：0-75mV A3: 0—20mA
U4：0-2.5V A4: 4—20mA
U5：0-±5V A5：0—±1mA
U6：0-±10V A6: 0—±10mA
U7：0-±100mV A7: 0—±20mA
U8：用戶自定義 A8: 用戶自定義
輔助電源
P1:DC24V P2:DC12V
P3:DC5V P4:DC15V P5:用戶自定義
輸出信號
O1: 4-20mA O2: 0-20mA O4: 0-5V O5: 0-10V
O6: 1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA
O10: 用戶自定義
產品選型舉例
例1： 信號輸入：0-5V； 信號輸出：0-5V； 輔助電源：24V。
產品型號： IRT EM-U1-P1-O4
例2： 信號輸入：0-10V； 信號輸出:0-20mA； 輔助電源：24V。
產品型號： IRT EM-U2-P1-O2
產品技術參數
參數名稱 測試條件 最小 典型值 最大 單位
隔離電壓 AC,50Hz,1min 3000 V(rms)
增益
1 V/V
增益溫漂 25 ppm/℃
非線性度 0.1 0.2 %FSR
信號輸入 電壓 0 15 V
電流 0 30 mA
輸入失調電壓 2 5 mV
輸入阻抗 電壓 1 M
電流 50 Ω
信號輸出 電壓 -10 10 V
電流 -20 20 mA
負載能力 電壓 Vout=10V 2 kΩ
電流 0 350
50 650 Ω
頻率響應 -3DB
1 KHz
信號輸出紋波 不濾波 10 20 mVRMS
信號電壓溫漂 0.2 mV/℃
輔助電源 電壓 用戶自定義 3.3 12 24 VDC
功耗 0.5 1 W
工作環境溫度 -45 85 ℃
貯存溫度 -55 105 ℃
備注：對產品電壓信號和電流信號的負載能力有特殊要求的，請另做注明。
輸出項目 輸出負載能力 響應時間
4-20mA ≤350Ω
（如果要求負載為650Ω的產品，請訂貨時說明） <1mS
0-±20mA
0-±5V > 2KΩ
0-±10V
1-5V
產品外型尺寸、引腳描述及現場應用舉例：
（1）電流輸出型引腳方式 （2）電壓輸出型引腳方式
（1）電流輸出型產品引腳描述：單列直插12腳（SIP 12）封裝
1 2 3 4 5 6 7 8 9 10 11 12
信號
輸入
Sin+ 信號輸入
GND 空腳 輔助電源
PW+ 輔助電源
PW- 空腳 信號輸出
Io+ 空腳 空腳 空腳 空腳 信號輸出
Io-
（2）電壓輸出型產品引腳描述：單列直插12腳（SIP 12）封裝
1 2 3 4 5 6 7 8 9 10 11 12
信號
輸入
Sin+ 信號輸入
GND 空腳 輔助電源
PW+ 輔助電源
PW- 空腳 空腳 信號輸出
GND1 空腳 空腳 信號輸出
Vo+ 空腳
|
|
