武漢長沙擺管淋雨試驗設備IPX3～I(xiàn)PX4
|
 |
產品型號：IPX3～I(xiàn)PX4
產品代碼：
產品價格：10000
計量單位：臺
折 扣 率： 0
最后更新：2019-04-09
關 注 度：4762
生產企業：科輝環試儀器設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹武漢長沙擺管淋雨試驗設備IPX3～I(xiàn)PX4
產品用途：該產品滿足IP防護等級IPX3/IPX4擺管淋雨試驗設備，用于考核電子、電工產品外殼、密封件在水試驗后,或者在試驗期間是否能保證該設備及元器件良好的工作性能狀態,同時檢測產品在運輸過程或使用中可能受到侵水的影響,為產品技術標準提供可靠依據。
一、符合標準：嚴格參照GB/T2423.38-2005、GB/T4942.2-93、GB/T4208-2008、GB4706、GB7000等相關標準設計制造;

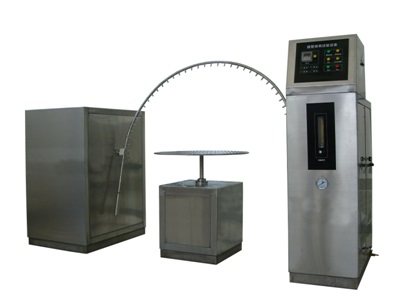

裝置示意圖：
二、技術參數:
1.擺管噴水孔直徑：ø0.4mm
2.擺管擺角幅度: ±45°、60°、135°、150°
3.擺管噴水角度: ±60°、±180°
4.擺管速度：無級調速
5.淋雨水壓：80～100KPa（可調節）
6.水流量: 10±5%/min（可調節）
7.試驗臺尺寸：ø600mm
8.試驗臺轉速：1r/min
9.噴淋用水：潔凈的軟質自來水
10.電源要求：AC380（±10%）V/50HZ 三相五線制.
武漢長沙擺管淋雨試驗設備IPX3～I(xiàn)PX4
三、工作原理:
1.擺管擺動：通過步進電機、PLC（進口件）驅動減速器、通過可編程邏輯控制器設定自動完成;
2.工作臺旋轉：電機帶動渦輪減速旋轉,從而達到工作臺旋轉速度;
3.噴嘴：根據試件的大小,決定擺管的彎曲半徑。噴嘴為可拆式專用噴嘴,噴孔可根據標準要求的孔徑隨時更換,以使射出的水滴均勻流量充足;
4.水道：敞開式擺管淋雨須考慮排水,在土建時就應考慮以能迅速排放不積水為佳,另需配備相當容量的貯水池以供應試驗所需;
IP防護等級試驗設備
◆IP1X～I(xiàn)P6X (防塵)：
IP1X～I(xiàn)P4X防塵試具
IP5X～I(xiàn)P6X沙塵（砂塵）試驗箱
◆IPX1～I(xiàn)PX8 (防水)：
IPX1～I(xiàn)PX2滴水試驗裝置
IPX3～I(xiàn)PX4擺管淋雨試驗設備
IPX5～I(xiàn)PX6強沖水試驗設備
IPX7短時間浸水
IPX8壓力浸水試驗設備 |
|
