機柜專用機柜式溫濕度傳感器
|
 |
產品型號：H-THDRJ45
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2019-04-03
關 注 度：3656
生產企業：北京盛世宏博科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

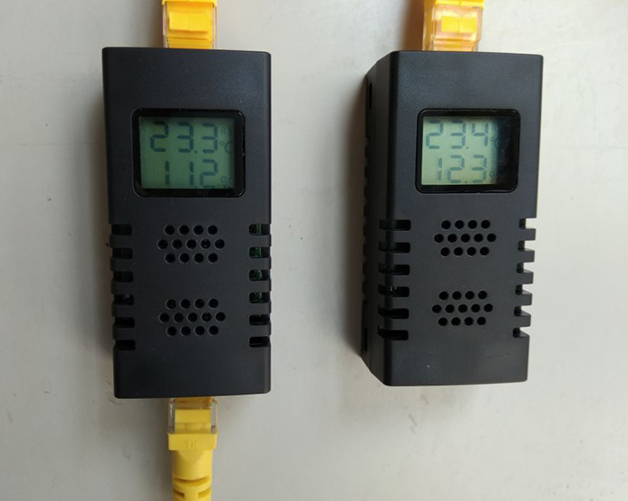

產品詳細介紹H-THDRJ45機柜式溫濕度傳感器用于測量并顯示環境溫度、濕度值，產品采用高性能進口元器件，既能保證測量時的高靈敏性，又能增強工作穩定性，抗電磁干擾設計，避免各種外界因素所造成的不確定性。
H-THDRJ45機柜式溫濕度傳感器針對機房機柜機環境設計，使得機柜安裝變得尤為簡單，雙RJ45接口設計，也大大簡化了系統布線的困擾。
H-THDRJ45機柜式溫濕度傳感器采用RS485方式通訊，標準MODBUS通訊協議，可與各種監控系統相整合，實現遠程控制。
1、產品特點
• 高靈敏性，工作穩定性；
• 瑞士進口三代高精度探頭，測量范圍寬，一致性好，通用性更強；
（自帶露點、絕對濕度分析功能）
• 具有抗電磁干擾設計，避免各種外界因素所造成的不確定性，適于不同的場合；
• 傳感器模塊體積小，重量輕；
• 金屬表面吸附式安裝，安裝方便；
• 雙RJ45接口接線方式，簡單方便；
• 采用LCD液晶顯示，觀察直觀、操作簡便；
• 標準MODBUS-RTU通訊協議，串口RS485通訊式，通信距離可達1200米；
• 6位撥碼開關現場地址設定（另支持軟件擴展） ，簡潔方便
2、技術參數
工作電壓 9-24VDC 推薦12VDC
測量范圍 溫度：-20℃～80℃
濕度：0～100%rh
測量精度 溫度：優于±0.5℃ 分辨率 0.1℃
濕度：優于±3%rh 分辨率 0.1 rh
連接 RJ45端子直接連接
地址 撥碼方式（1-63) (可軟件擴展至（0-255）
協議 MODBUS RTU
波特率 默認9600 bit/s，2400bit/s、4800 bit/s、9600 bit/s、19200 bit/s可選，數據格式N,8,1
雙RJ45端子 V+(4/5)系統電源＋線
G-(7/8)系統電源-線
A+(1) RS485傳輸＋線
B-(2) RS485傳輸－線
撥碼開關 撥碼開關向下表示數值0，向上表示數值1。
1-6位：組合設置設備的RS485地址，采用二進制方式計數，對應位置根據實際情況填0或1。
有效工作面積 10-20m2/臺
安裝方式 磁鐵吸附安裝
材料 防火ABS樹脂
產品尺寸 75*35*23mm
備注：兩個RJ45端子接口定義相同，在內部已直接聯通在一起，功能相同。
3、操作說明
安裝環境要求
a)無導電塵埃、無腐蝕金屬及破壞絕緣的氣體。
b)避免在有水、有霧的場所使用。
c)傳感器的通風孔周?chē)A(yù)留大于20mm 空間，以確保傳感器內外空氣流通。
d)工作溫度：-10℃～＋70℃；5％～95％RH（無凝露）；儲存溫度：-30℃～＋70℃。
機械安裝
傳感器共有二種安裝方式，其安裝方式如右圖所示。
方式一：磁鐵安裝：傳感器背部磁可直接吸附在鐵質表面。
方式二：壁掛安裝：傳感器通過安裝孔掛在固定螺釘上。
注意：磁鐵安裝時應手拿著貼住吸附面，避免磁鐵和鐵質表面猛烈撞擊。
安裝位置
H-THDRJ45溫濕度傳感器可采用室內墻面安裝，天花板吸頂安裝。
接線
H-THDRJ45溫濕度傳感器與外部的電氣連接是通過兩個RJ45接口完成的，RJ45接口用于供電、通信和設備級聯。
安裝時，將標準直通網線的一端插入傳感器的RJ45接口，網線另一端插入上層設備的傳感器專用接口或級聯的傳感器。
注意事項
a、安裝時，線槽端頭與傳感器底座連接處，應用PVC終端頭過渡。為了保證線槽與傳感器安裝在同一軸心線上，建議先安裝底座，然后在釘線槽。
b、傳感器至空調送風口的水平距離應大于1.5m，至頂棚送風口的距離應大于0.5m。
4、調試
序號 寄存器地址 說 明 設定范圍 默認值 功能碼
1 00H 溫度值 \ \ 04H/03H
2 01H 濕度值 \ \ 04H/03H
3 02H 露點值 \ \ 04H/03H
4 03H 絕對濕度值 \ \ 04H/03H
5 C7H 通訊波特率 0:2400bit/s
1:4800bit/s
2:9600bit/s
3:19200bit/s 2:9600bit/s 03H/06H
6 C8H 設備地址偏移 0-192 0 03H/06H
|
|
