產品型號：KLZFDJ-TC
產品代碼：KLZ
產品價格：28000
產品編碼：KLZ
計量單位：臺
折 扣 率： 0
最后更新：2019-03-12
關 注 度：3552
生產企業：廣州特辰教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

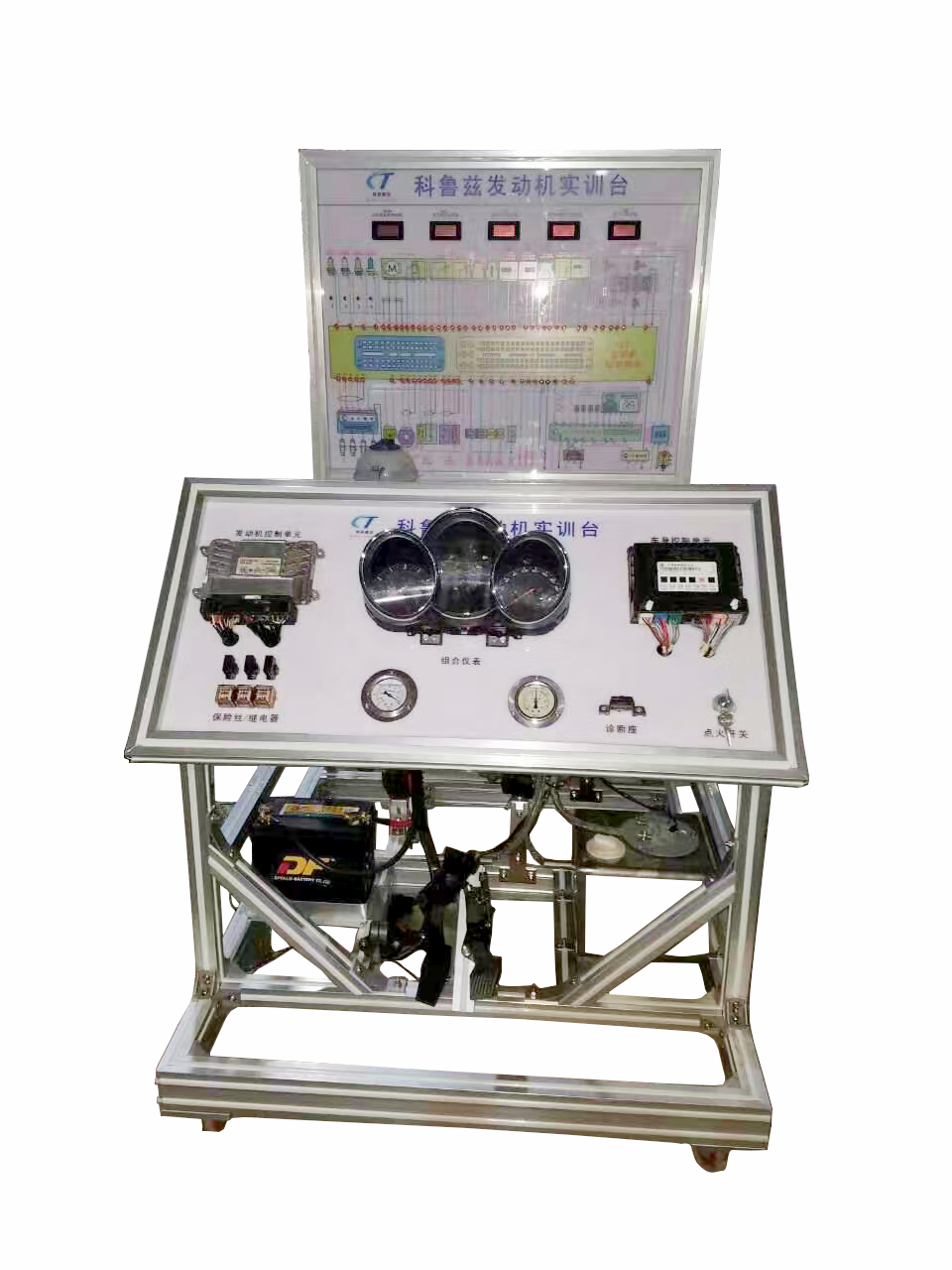

產品詳細介紹設備概述：
本產品適用于大專院校、職業學校、汽車修理專業教學之用，通過本產品的演示或?qū)嵱?xùn)實操實習，能讓學員較快地掌握發動機的構造與控制原理，加快學員對發動機的認識，屬于汽車學校教學理想的輔助理解設備。
功能特點：
1、裝備采用全新科魯茲汽車發動機器件組成，包括：發動機總成、起動機總成、發電機總成、電控單元（ECU）、進/排氣系統、所有傳感器、執行器、組合儀表、點火開關等發動機正常工作器件。適合中高等汽車院校與培訓機構對學員進行發動機的教學需要。
2、裝備發動機系統結構完整，能夠按照原車操作方式，動態演示發動機起動、怠速、加速、減速等工作過程；采用整體式臺架設計，實訓臺架由四大部分組成：
一、面板原理電路檢測顯示圖：
1)配對應科魯茲發動機電路原理圖，圖上設4MM外接式檢測端子，不用拔拉傳感器、執行器插頭或穿刺導線，通過外接式檢測端子，利用萬用表等專用儀器儀表進行測量，便能開展包括電阻、電壓、頻率、導通性測試等實踐性教學實訓。大大延長了臺架使用壽命，方便教學與對學員進行實訓考核需要。
2）增設顯示功能：液晶數字表，實時顯示：1空氣流量計信號、2進氣溫度信號、3冷卻液溫度傳感器信號、4節氣門傳感器信號、5加速踏板傳感器信號、6曲軸位置傳感器信號、7凸輪軸傳感器信號等各種信號參數變化情況，利于教學與故障排除需要。
3）高亮LED燈，實時顯示點火/噴油占空比，可動態觀察每個點火/噴油工作情況，利于計算占空比與形象教學需要。
二、控制/儀表顯示臺：
1）組合儀表，實時顯示發動機轉速、水溫、燃油量、電控故障燈、機油壓力過低故障燈等發動機控制系統信號參數變化，方便形象教學與故障設置排除需要。
2）增設燃油壓力表、進氣真空壓力表，可實時觀察燃油/進氣量在不同轉速下的變化情況，利與教學與故障排除需要。
3）裝OBDII診斷座，可連接專用或通用解碼器進行編碼查詢，防盜匹配、讀故障碼、數據流、波形分析，監控運行數據變化，開展傳感器、執行器與電控系統的性能、功能測試與分析。
三、發動機動態演示區：
1）采用5MM厚、50MM優質鑄鐵方通，經特殊工藝焊接成型，根據原車發動機固定方式，合理擺放發動機。臺架整體結構合理，樣式新穎，美觀大方。
2）發動機組成結構：
發動機總成，包括（所有傳感器、執行器、供油系統、冷卻系統、充電系統、起動系統、進/排氣系統、油門踏板。組合儀表、電控ECU 、OBD診斷座、蓄電池、點火開關等。
3）發動機系統完整，運行可靠，能進行發動機起動、怠速、加速、減速等實驗?zāi)M。適合于中高職業院校與汽車培訓機構對學員進行汽車發動機教學與實訓實操考核需要。
四、安全防護措施區：
1）設置蓄電池負極電源總開關，可隨時打開/關閉電源。不用拆卸蓄電池電源接頭，更人性化設計，方便使用。
2）前水箱危險保護網，規格為：750*50*500（長*寬*高）mm;兩邊發動機演示區防護網，規格為：850*50*400（長*寬*高）mm; 前部、發動機演示區均采用半徑為35mm寬的圓形不銹鋼護手。樣式新穎，確保教學使用的安全可靠。
3、裝備采用手動設置設置系統；故障點由教師在故障設置箱內進行設置，可以設置單一故障，也可以設置復合故障；學生通過分析電路的故障現象，判斷故障點的位置，然后在排故面板上選擇需要排除的故障點。（故障電路原理為觸點單刀開關，只能打開或關閉控制）。適用于對學員進行不同等級實訓實操考核需要。
五、裝置整體外形：
1）整體式實訓臺架，發動機按照原車位置擺放、固定。四周分別設1.2MM厚護網，半徑：20MM 1.0MM 厚不銹鋼護欄。
2）面板電路原理圖制造工藝先進，采用4MM厚，高強度復合鋁塑板，激光彩色噴描技術，高強度保護膜制作而成。色彩鮮艷，使用壽命長！
3）面板框采用1.5MM厚優質鑄鐵經特殊工藝沖壓成型；面板原理圖四周采用1.2MM厚鋁合金包邊； 低架采用2.0MM后40MM方鐵焊制而成。 面板框、低架為嵌入可拆式結構，無縫焊接。
4）框架表面采用：2K WU YANG PAINT 金屬漆高溫烘烤噴涂而成，色彩鮮明，壽命長！
5）輪腳結構：采用半徑：50MM 厚50MM萬向帶鎖尼龍輪腳裝置，可固定/行移動式教學。
實訓項目：
1、汽車發動機整體構造認識與教學。
2、汽車發電機的認識與教學。
3、汽車起動機的認識與教學。
4、發動機起動、怠速、加速、減速等實驗?zāi)M。
5、發動機各傳感器信號檢測、數據讀取等實驗。
6、發動機數據流讀取、防盜系統匹配等實驗。
7、發動機故障讀取、故障排除、波形采集等實驗。
8、汽車發動機電控系統執行元件診斷實驗。
9、汽車組合儀表的認識與教學。
10、汽車傳感器與執行器的認識與教學。
11、汽車供油系統的認識與教學。
12.、汽車?yán)鋮s系統的認識與教學。
13、汽車充電系統的認識與教學。
14、汽車起動系統的認識與教學。
15、汽車進/排氣系統的認識與教學。
16、汽車油門踏板的認識與教學。
17、汽車點火開關的認識與教學。
18、發動機電控系統常見故障診斷實訓實操。
設備配置：
科魯茲發動機總成 １個
電控單元ECU １個
組合儀表 1個
發動機線束 １個
電子油門踏板 1個
12V蓄電池 １個
空氣濾清總成 1個
活性碳罐 1個
10L不銹鋼燃油箱 1個
真空表 1個
燃油壓力表 1個
消聲器 1個
三元催化 1個
冷卻水箱 1個
加水壺 1個
液晶數字電壓表 7個
帶鎖萬向輪腳 4個
點火鑰匙/開關 1個
面板原理圖 1塊
產品說明書 1本
技術參數：
發動機形式： 直列4缸發動機
供油方式：電子控制順序多點燃油噴射系統
排量： 1.6L
工作電源： 12V直流蓄電池
重量：200±10kg
油箱容量：25L
工作溫度：-40～50
外形尺寸（長*寬*高）：1450×1000×1950(mm) |
|
