產品詳細介紹寧波600A繼電器自動測試系統
根據《電動汽車用高壓互連與控制部件》實施要求，本測試電源系統主要用于高壓直流繼電器開斷可靠性測試、手動維修單元MSD、高壓連接器和高壓分配單元BDU/PDU測試驗證使用，測試系統測試系統包括自動測試系統、可編程直流電源、負載等部分組成。該系統可實現觸點電壓和電流的波形采集,存儲及處理,并有自動監測和報警功能等；直流測試系統符合國家IEC478.2－1986《直流輸出穩定電源額定值和性能》及IEC478.3－1989《直流輸出穩定電源傳導電磁干擾的基準電平和測量》相關試驗設備的電磁干擾標準及直流電源的行業標準。
產品應用：

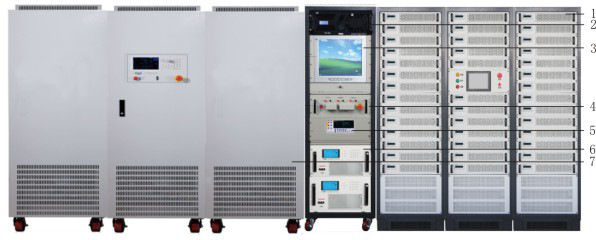

直流繼電器自動測試系統組成部分：1. 直流電源 2.工業計算機主機3. 顯示器 4. 中央控制盒5. 萬用表6. 直流輔助電源7. 直流負載
產品特點 ：
■繼電器壽命測試：最大到1000A、1200Vdc直流電流下，連續地對繼電器進行開、關切換電壽命試驗，驗證繼電器能工作多少次；
■手動維修單元MSD、高壓連接器和高壓分配單元BDU/PDU帶載試驗驗證；
■電源長期連續工作輸出，輸出電壓0-1200VDC連續可調、輸出電流0-1000A連續可調；
■通過事先設置實際通電的時間和斷電的時間，設置單次保護的通電時間和斷電時間，達到故障保護的目的。例如：試驗的方案是電壓500V、電流400A，運行時通電1S，斷電20S，那么在開始運行前就設置該值。同時希望在試驗時如果通電的時間超過了0.3S，則設備馬上啟動保護，電源停止運行；另外，如果當斷電時間超過20.3S，則設備馬上啟動保護，電源停止運行；
■具有恒壓、恒流、恒功率模式輸出，可自動交叉變換，維持控制與保護兼顧特性；運行時電壓和電流不能超過設置值，當實際運行電壓和電流達到設置值時電源良好運行。當電壓或電流的運行電壓達到最高值時相對應的電流或電壓值不能達到設定值，那么電流或電壓值可以低于設定值運行，同時電源報警提示；
■測試系統內置可編程直流輔助電源裝置（電壓0-120VDC連續可調，電流0-20A 連續可調，通、斷頻率可調，具有計數功能，2組），用于被測件輸入端，使被測試?yán)^電器等被測件與電源輸出系統實現不同的測試方案：電源由計算機控制，試驗電壓、試驗電流、通電時間、斷電時間、動作次數、通電保護延時時間、斷電保護延時時間等參數都通過計算機設置并控制。還可以設置被試品的臺數，被試品的編號，每臺產品測試的時間間隔（間隔時間小于等于通電時間和斷電時間之和時無法設置，提示更改）。設置范圍：試驗電壓0~1000V，試驗電流0~600A，通電時間0~8h（時間選擇ms、S、min、h）、斷電時間0~1h（時間選擇ms、S、min、h）、動作次數1~10萬次、通電保護延時時間0~100S、斷電保護延時時間0~100S、臺數1~50，每臺的時間間隔0~8h（時間選擇ms、S、min、h），
■對負載回路進行工作情況監控,監控時間點可以設置,記錄通斷次數及各失效對應的次數。如吸合信號發出100ms(時間可設定）檢測繼電器如果沒有閉合判斷吸合失效,釋放信號發出100ms(時間可設定）后檢測繼電器沒有斷開判斷粘接失效；
■測試系統每次接入的被試品為1-20臺(根據客戶要求訂制），程序控制被試品的線圈一臺動作結束后下一臺接著動作，1-20臺結束后開始下一輪測試。原先的通電超時斷電超時等保護功能仍然需要，最多為20臺，相鄰兩臺被試品測試間隔時間≥0.5S（間隔時間可設定或者手動確定），可以選擇一臺或者幾臺輪流工作；故障品有報?警提示功能，需人工確定是否繼續試驗，如未選擇是否繼續則該被測品一直處于停止試驗；
■動作次序：設置的產品每個動作循環內部逐臺動作，所有產品動作結束后又開始下一個動作循環。每一個大循環產品計數一次。線圈控制電源的斷開和閉合無上升或下降延時，瞬時完成；
動作次序如下表（以8臺試品為例）
■當relay失效時, 負載回路帶自動停止開關功能切斷電源；
■具有機械計數（可以復零）功能；
■預留檢驗接口：校驗接口接至操控臺上，可以用檢測及校驗輸出電壓，也可以用示波器監測電壓；
■電源具有停機報警功能；
■設備自身帶過熱和過載等保護，保護設備自身安全。
系統配置：
序號 設備名稱 明細 備注
1 測試系統柜 1、IPATS 3000系統自動測試軟件 詳細方案請聯系銷售人員
2、19寸標準系統柜、工業電腦、顯示器
3、系統控制單元
4、殘余電流測試儀、絕緣阻抗測試儀
5、RS 232 / GPIB擴展卡及其他配件
2 功率分析儀 四通道以上
3 數字示波器 帶高壓探頭
4 防孤島測試負載 IP- RLC系列防孤島測試負載
5 電網模擬器 ALC 5000系列回饋式電網模擬器
6 太陽能電池模擬器 SIS 1000 系列太陽能電池陣列模擬器 |
|
