寧波220-380VRCD變流器測試負載
|
 |
產品型號：IP-RCD
產品代碼：
產品價格：10
計量單位：臺
折 扣 率： 0
最后更新：2019-02-28
關 注 度：2869
生產企業：寧波至茂電子科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

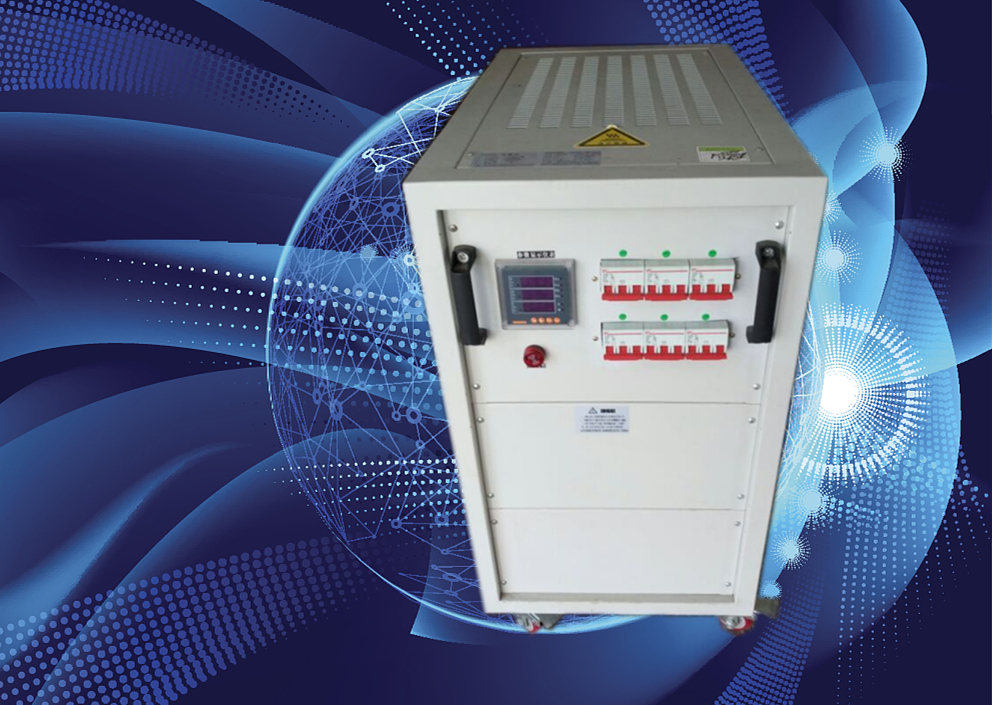

產品詳細介紹寧波220-380VRCD變流器測試負載
產品特點：
IP-RCD負載是一種非線性模擬負載，可用來測試UPS電源、逆變電源等，了解其帶計算機、網絡設備等非線性負載時的真實工作能力。通過對電源輸出功率和質量的精確檢測，可避免其在實際使用時無法帶動負載或?qū)﹄娋W(wǎng)造成污染，從而保障供電安全。隨著當今社會數字化、網絡化發展，計算機、網絡設備等整流性負載被大量使用。這些整流性濾波電路構成的負載具有非線性特征，其阻值并不恒定，對供電設備輸出范圍、穩定性的要求更高。因此對于網絡UPS電源、逆變電源等供電設備，必須使用具有非線性特征的模擬負載，對其峰值因數等參數進行調試檢驗。
傳統的RLC式模擬負載基于線性負載，無法模擬非線性負載的變化特性，也就難以測試出UPS電源、逆變電源等在數據中心、網張力電源環境中的實際表現。只有使用RCD非線性負載，才能對供電設備的輸出功率和電源質量做出最準確的判斷。
依據GB/T 7260.3-2003{不間斷電源設備（UPS）第3部分：確定性能的方法和試驗要求}等相關國標，通過深入研發和試驗，確定了RCD負載的設計規范與參數標準，研制出新式RCD模擬負載。
IP-RCD負載箱，電阻負載采用新型功耗組件，電阻熱縮并密封安裝在不銹鋼管內，鋼管外部帶絕緣散熱片，防潮防腐蝕性好，散熱性好，絕緣性高，安全可靠。電阻元件功率密度高，無紅熱現象，有獨立的冷卻風機，保證了整個系統的散熱性和使用壽命。容性負載采用原裝進口日立電容器，工作時間長達6000小時以上。風機采用小型軸流風機，具有風量大，散熱性好，噪音小等特點。以上特點使整機在安全性、可靠性，減少噪音等方面優于進口產品。
產品技術要求：可依據客戶要求定制
產品材質：
1、 合金電阻
負載的核心部分——干式負載模塊可將電能轉化為熱能，對待測發電機組、電源等設備進行持續放電測試。我公司采用自制合金電阻組成負載模塊，針對干式負載安全性易受到溫度影響的特點，在溫度系數、散熱性能上采取嚴格的質量控制，生產的合金電阻溫漂小、溫升慢、散熱快，滿負荷工作時耐熱能力更強，可以長時間穩定工作。具
體的技術方案與目標如下：
（1）合金電阻絲材料選用耐高溫（最高可工作在 1300℃）、電氣性能穩定、溫漂系數小（5*10-5/℃）的鎳鉻合金 （NiCr6023），這種合金電阻代表了目前工藝最先進的合金電阻制造水平。
（2）功耗電阻各組成部分的材質都有嚴格規定，管體采用伸展性及抗氧化高的不銹鋼 321（1Cr18Ni9Ti），填充材料為出口級電工結晶氧化鎂粉(Sg-9)，執行標準為 JBY-TE4088-199，制造過程中鎂砂密度值在 3.0g/cm3±0.2，接線螺絲及固定螺絲柱采用耐腐蝕及耐高溫的不銹鋼 304（0Cr18Ni9）。通過嚴格、明確的材質控制，可保證批量生產的合金電阻具有高度一致的性能。
（3）散熱片采用高度為 7mm±2，厚度為 0.4mm±0.2 的不銹鋼 321 材質，散熱片繞制間隔小于或等于 3mm±0.2。
（4）單根功耗電阻的耐壓為 DC3000V 或 AC1500V、50Hz 時 1 分鐘不擊穿。通過多根合金電阻串聯，可保證耐壓值達到 20kV。
（5）合金電阻在正常工作狀態下散熱片平均溫度 300℃，最高 320℃，距離電阻最高溫度1300℃有近 5 倍的裕度，這樣就保證合金電阻可以上時間連續工作。
（6）在功率電阻達到 300 —400 時，溫漂仍?%，從而保證了高溫狀態下，負載阻值不會有大的波動變化，無論在何種溫度下都能加載穩定的功率值。
（7）無論冷態、熱態下，負載誤差?%。
（8）整機出風口溫度 80℃（1M 范圍）。
2、電容
（1）電容采用進口鋁電解電容。采用的進口電容體積小，容量大，使用壽命長。鋁電解電容通常是由金屬箔（鋁/鉭）作為正電極，金屬箔的絕緣氧化層（氧化鋁/鉭五氧化物）作為電介質。鋁電解電容器的負電極由浸過電解質液（液態電解質）的薄紙/薄膜或電解質聚合物構成。
（2）使用的進口電容耐壓 450V,耐溫 105℃.電容在負載正常工作時電壓在 290V~310V 左右，溫度在 40℃~50℃范圍。
產品應用：
▲ups測試 ▲開關電源、變流器測試
▲開關等電器附件產品測試
IP-RCD整流負載產品規格
型號Mode IP-RCD5K IP-RCD10K IP-RCD50K IP-RCD100K IP-RCD300K
負載箱主要技術指標
額定電壓 AC220V AC230V AC380V AC380V AC380V
頻率 50HZ/60HZ 50HZ/60HZ 50HZ/60HZ 50HZ/60HZ 50HZ/60HZ
測試功率 5KVar 10KVar 50KVar 100KVar 300KVar
功率分段 0.05K-5K 0.1K-10K 1K-50K 1K-100K 1K-300K
功率因數 ±0.3-1.0 ±0.3-1.0 ±0.3-1.0 ±0.3-1.0 ±0.3-1.0
品質因數 Qf=1.0 Qf=1.0 Qf=1.0 Qf=1.0 Qf=1.0
控制方式 手動/自動 手動/自動 手動/自動 手動/自動 手動/自動
可選配 交流斷路器 交流斷路器 交流斷路器/按鈕 按鈕/觸摸屏/PC 按鈕/觸摸屏/PC
調節精度 ±3% ±3% ±3% ±3% ±3%
儀表顯示 LED數顯 LED數顯 LED數顯 LED數顯 LED數顯
可選配 電壓/電流 電壓/電流 電壓/電流 電壓/電流 電壓/電流
電流精度 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
電壓精度 ±5% ±5% ±5% ±5% ±5%
負載保護
（選配） 超溫報警 超溫報警 超溫報警 超溫報警 超溫報警
風壓監測 風壓監測 風壓監測 風壓監測 風壓監測
過流保護 過流保護 過流保護 過流保護 過流保護
短路保護 短路保護 短路保護 短路保護 短路保護
散熱方式 強制風冷 強制風冷 強制風冷 強制風冷 強制風冷
工作電源 AC220V AC220V AC380V AC380V AC380V
W*H*L mm 480*700*750 480*700*750 650*1300*900 940*1600*950 1200*1600*950
使用環境 -10℃~+40℃ -10℃~+40℃ -10℃~+40℃ -10℃~+40℃ -10℃~+40℃
選配功能
遠程控制 PC上位機/遠控盒
通訊接口 232C/485/CAN
保護功能 過流保護、過壓保護、風機故障報警
接下表：
型號Mode IP-RCD5K IP-RCD10K IP-RCD50K IP-RCD100K IP-RCD300K
負載箱主要技術指標
額定電壓 AC220V AC230V AC380V AC380V AC380V
頻率 50HZ/60HZ 50HZ/60HZ 50HZ/60HZ 50HZ/60HZ 50HZ/60HZ
測試功率 5KVar 10KVar 50KVar 100KVar 300KVar
功率分段 0.05K-5K 0.1K-10K 1K-50K 1K-100K 1K-300K
功率因數 ±0.3-1.0 ±0.3-1.0 ±0.3-1.0 ±0.3-1.0 ±0.3-1.0
品質因數 Qf=1.0 Qf=1.0 Qf=1.0 Qf=1.0 Qf=1.0
控制方式 手動/自動 手動/自動 手動/自動 手動/自動 手動/自動
可選配 交流斷路器 交流斷路器 交流斷路器/按鈕 按鈕/觸摸屏/PC 按鈕/觸摸屏/PC
調節精度 ±3% ±3% ±3% ±3% ±3%
儀表顯示 LED數顯 LED數顯 LED數顯 LED數顯 LED數顯
可選配 電壓/電流 電壓/電流 電壓/電流 電壓/電流 電壓/電流
電流精度 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
電壓精度 ±5% ±5% ±5% ±5% ±5%
負載保護
（選配） 超溫報警 超溫報警 超溫報警 超溫報警 超溫報警
風壓監測 風壓監測 風壓監測 風壓監測 風壓監測
過流保護 過流保護 過流保護 過流保護 過流保護
短路保護 短路保護 短路保護 短路保護 短路保護
散熱方式 強制風冷 強制風冷 強制風冷 強制風冷 強制風冷
工作電源 AC220V AC220V AC380V AC380V AC380V
W*H*L mm 480*700*750 480*700*750 650*1300*900 940*1600*950 1200*1600*950
使用環境 -10℃~+40℃ -10℃~+40℃ -10℃~+40℃ -10℃~+40℃ -10℃~+40℃
選配功能
遠程控制 PC上位機/遠控盒
通訊接口 232C/485/CAN
保護功能 過流保護、過壓保護、風機故障報警
◆特殊規格可根據客戶要求定制（功率、步進、尺寸、顯示、定制機型周長稍長）
◆訂貨選型須知：為方便客戶更好的選購我司產品，請?jiān)谟嗀浨疤峁┮韵聟?shù)：
1.額定電壓、2.額定功率、3.功率步進要求、4.使用條件環境、5.工作方式（默認長期工作方式） |
|
