產品詳細介紹 XTDIC系統，是一種非接觸式的光學三維全場變形測量的手段。系統基于攝影測量技術和數字圖像相關法，結合雙目立體視覺技術，采用兩個高速攝像機，實時采集物體各個變形階段的散斑圖像，利用圖形相關算法進行物體表面變形點的立體匹配，并重建出匹配點的三維空間坐標。對位移場數據進行平滑處理和變形信息的可視化分析，從而實現快速、高精度、實時、非接觸式的全場三維輪廓、三維位移及三維應變測量，系統可以實時顯示、記錄、測量、分析物體的變形，并可根據要求形成全面詳細的測量報告。

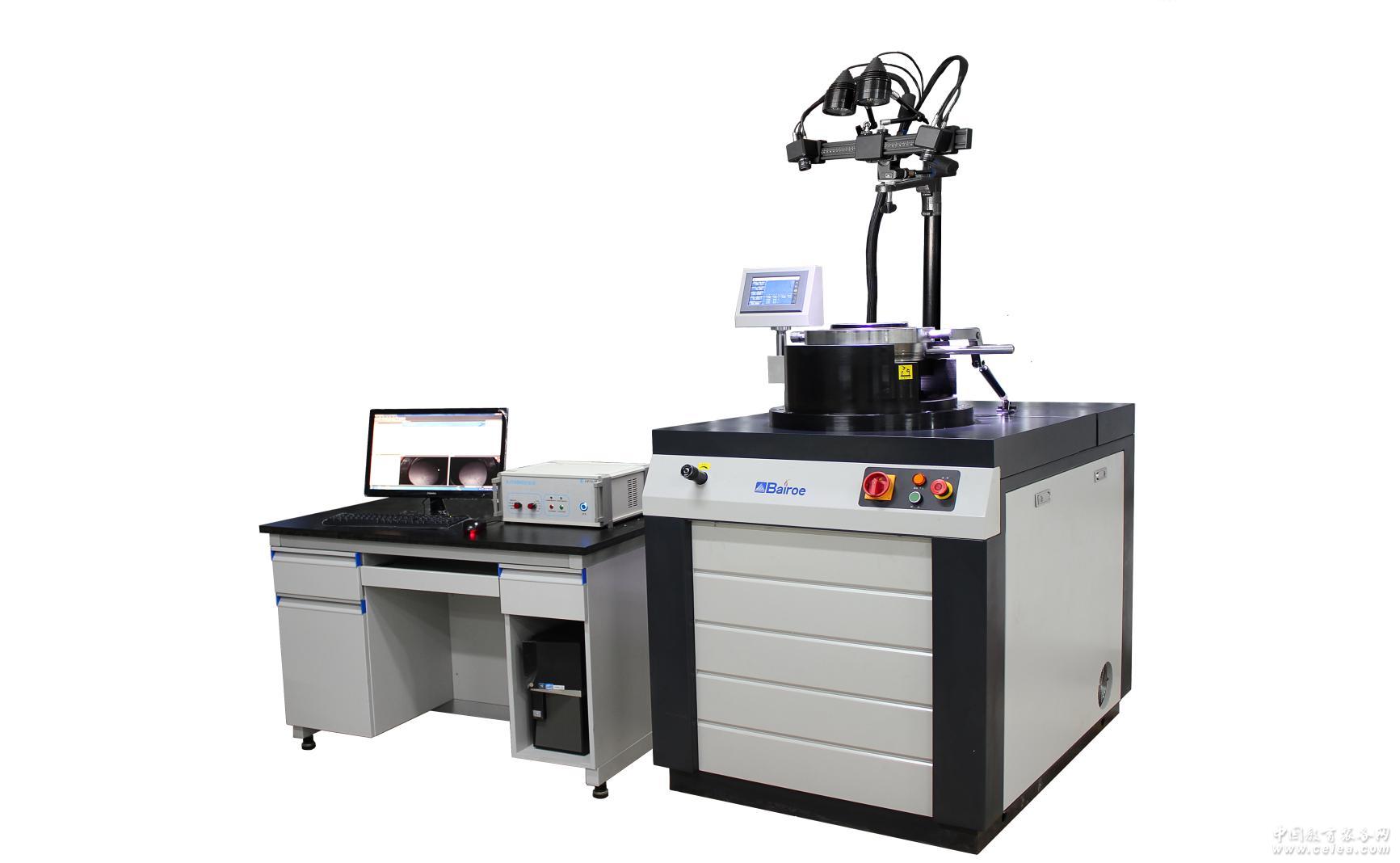

XTFLC杯突和板料成形系統是在XTDIC系統的基礎上，基于數字圖像相關法技術，配合板料成形和杯凸試驗機，自動采集杯突試驗時板料變形的序列視頻圖像，并基于網格應變分析、數字圖像相關法測量等技術直接獲得極限應變量，從而生成成形極限曲線FLC建立成形極限圖并顯示輸出。這種方法可以實時獲得真實的成形極限圖，是理論成形極限曲線的檢驗依據。目前廣泛的應用于國內高�？蒲屑捌渌芯繖C(jī)構的金屬薄板的成形性能、塑性極限、延展性等工藝性試驗，為研究分析及設計優化提供了有力依據。
主要應用
材料各向異性性、塑性極限、高溫下的板材力學性能等研究
薄板及板材成形過程實時可視化監測
板料成形極限FLC曲線實時測定
板料零部件選材
沖壓工藝優化
有限元分析（FEA）驗證、板料成形理論研究及驗證
應變計算、強度評估、組件尺寸測量、非線性變化的檢測
先進材料（CFRP、木材、 內含PE的纖維、金屬泡沫、橡膠等）
材料試驗（ 楊氏模量、泊松比、彈塑性的參數性能）
生物力學（骨骼、肌肉、血管等）
斷裂力學性能
三維全場振動分析
高速、高溫變形應變測量
各種各向同性和各向異性材料變形特性
典型配置
型號 XTFLC-SD XTDIC-HT
相機像素 2x 230萬（1920 x 1200） 2x 230萬（1920 x 1200）
相機幀率 40fps 40fps
相機鏡頭 TAWOV 35mm TAWOV 25mm
成形溫度 常溫 900℃（熱成形）
最大試驗力 300KN 600KN
最小分辨率 2-3um 1-2um
應變測量精度 0.005% 0.005%
應變測量范圍 0.01%-1000% 0.01%-1000%
標定板 200*150、128*96
電腦 E3-1225；4G*2；1T；NVS310
更多資料及應用案例敬請聯系咨詢！ |
|
