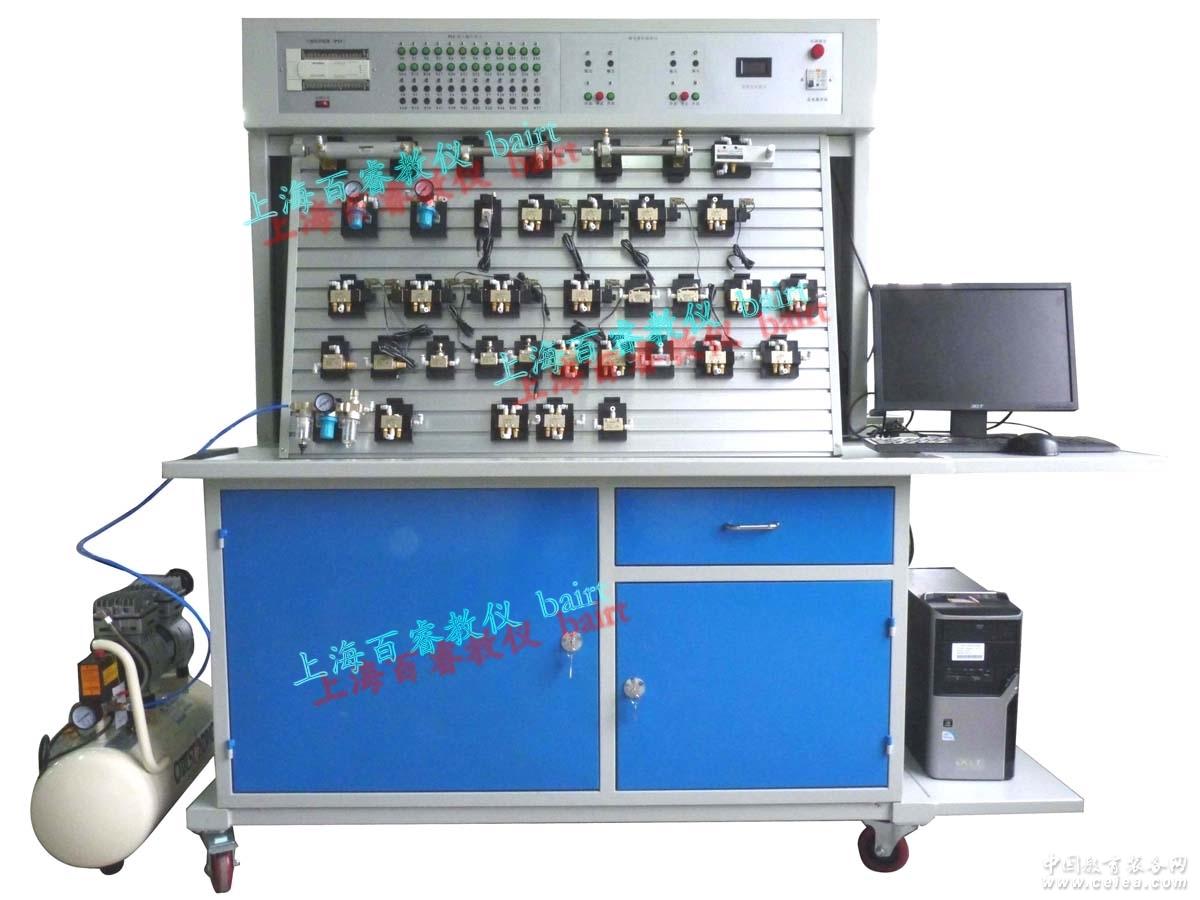

產品詳細介紹YQ-A透明液壓氣動綜合實驗臺
YQ-A雙面液壓氣動PLC控制實驗臺是根據用戶的需求，在充分利用現有實驗設備的基礎上，而設計的別具一格的雙面組合氣動——液壓實驗臺。本實驗臺提供兩組不同的氣、液元件，同時進行各自獨立的實驗。即減低了采購成本和又節約了實驗用地，在保證具備兩組完整實驗的基礎上，有效的節約了資源，具有較高的性價比！
一． 透明液壓部分
透明液壓實驗臺的所有液壓元件均采用透明有機玻璃材料作閥體，可以清晰直觀的觀察和了解到液壓元件的內部結構原理及液壓傳動回路的工作過程。利用該系統既可以對單個液壓元件的結構、工作原理及性能進行教學，也可以對常見基本回路的實驗演示學習，同時也可以進行液壓系統的課程設計和畢業設計。
（一）、主要特點及優勢:
1.閥體采用透明有機玻璃材料，可以觀察到液壓傳動裝置的內部構造和工作流程，且清晰明了。
2、不銹鋼制密閉自鎖接頭，可以在實驗過程中，隨時插拔回路，防漏快插接口使得實驗回路的組裝簡便、快捷、清潔、干凈。
3、電磁換向閥全部采用低壓24v供電，絕對安全。
4、獨有的紅色液壓油，不會因透明閥體的老化變黃，而影響觀察效果
5、獨立的元件模塊，方便的安裝方式，可以隨意地組合各種實驗?zāi)？�，搭建各種不同的實驗回路。
6、液壓元件的最大承受壓力為1Mpa,額定工作壓力為0.8Mpa，是安全的低壓實驗系統。
7、采用可編程控制器（PLC）控制，優化了控制方案
（二）、實驗臺功能
1.常用液壓元件的性能測試：（液壓泵、溢流閥、節流閥、調速閥、減壓閥）
2.液壓傳動基本回路實驗：（十幾種回路）
3.學生自行設計、組裝的擴展液壓回路實驗；（可擴展上百種實驗）
4.可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式；
（三）、實驗臺組成
實驗臺由實驗臺架、液壓泵站、常用液壓元件、電氣控制單元等幾部分組成。
|
|
