產品型號：WH131S
產品代碼：2558485
產品價格：690
計量單位：臺
折 扣 率： 0
最后更新：2018-12-18
關 注 度：4487
生產企業：深圳市東方萬和儀表有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

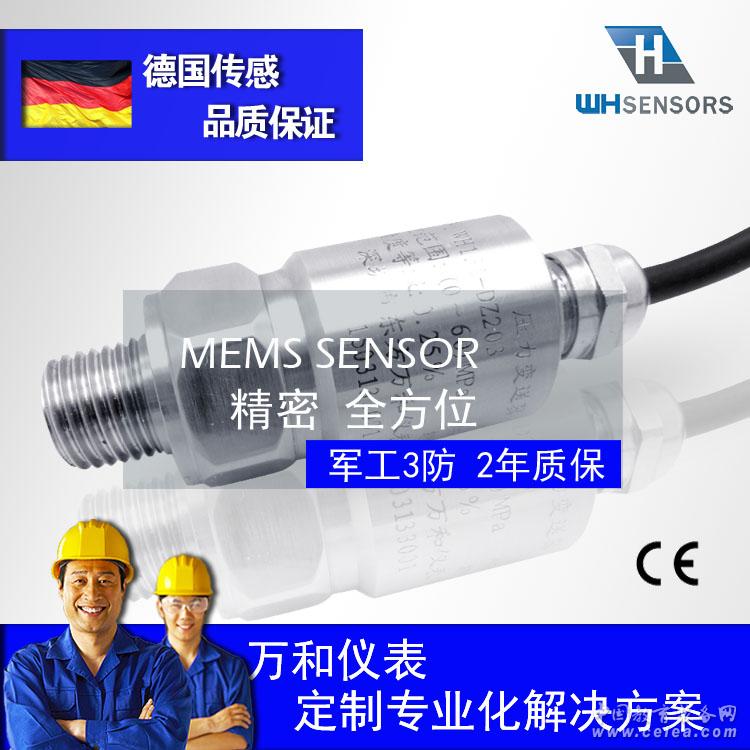

產品詳細介紹超小型壓力變送器廠家直供 WH131S 高精度 抗強干擾 超小尺寸
壓力傳感器產品描述：技術指標 引線方式 進口芯片組裝，體現世界一流壓力變送器工藝。結構緊湊，堅固，重量輕，便于安裝，免維護。零點、量程可在外部連續調節，遷移范圍寬�？膳渲镁�性100%指針表或3 1/2LCD或LED數字顯示表。防爆類型：本安型符合 GB3836·4-83要求；隔爆型符合 GB3836·2-83要求。
131S超小型壓力變送器
●隔離硅壓阻傳感器
●超低溫度漂移影響
●外形緊湊、結構堅固
●高可靠性 抗強干擾
●典型運用：恒壓供水、汽車、空壓機、制冷劑、行業配套壓力檢測等
尺寸圖
主要技術參數
量程范圍
正表壓
負表壓
絕壓
***小范圍
范圍
***小范圍
范圍
***小范圍
范圍
5kPa
70MPa
-5kPa
-100kPa
10kPa
3.5MPa
精度等級
0.25%F.S.,0.5%F.S
工作電壓
12～30VDC，24VDC
輸出信號
4～20mA，0～20mA，1～5VDC，0～10VDC，0～5VDC，可約定
溫度范圍
補償溫度
介質溫度
環境溫度
儲存溫度
0～50℃，-10～80℃，可約定
-25～85℃
-30～85℃
-40～125℃
溫度影響
0.02%F.S./℃
電氣連接
DIN，航空接頭，可約定
防護等級
IP65，IP67
螺紋接口
M20×1.5外螺紋，G1/2外螺紋、G1/4外螺紋，可約定
抗振動性
20g，20～5000HZ
抗沖擊性
100g，11ms
外殼材質
SUS304不銹鋼，低銅鋁合金
使用壽命
﹥1×108壓力循環
應用場合：★ 液壓及氣動控制系統 ★ 液位測量與控制 ★ 石化、環保、空氣壓縮 ★ 輕工、機械、冶金 ★ 其它自動控制和檢測系統 ★ 工業過程檢測與控制
萬和儀表
WH131S 型行業配套專用壓力變送器采用了進口高性能、高可靠的硅壓阻式壓力充油芯體組裝而成，壓力接口和外殼均為不銹鋼，具有良好的抗腐蝕性。變送器在寬溫度范圍 內進行了溫度補償，保證了變送器的技術指標。變送器的接口和外殼及電氣接口都可以按用戶行業要求進行適配。
WH131S微型壓力變送器產品廣泛用于流量計、壓縮機、油壓機等壓力測量及微功耗的應用場合。
產品展示
先進技術
1.內置德國抗干擾環技術，輸出信號更加穩定，兼容各種變頻器
2.高壓系列自帶脈沖緩沖器，在超壓情況下更好的保護變送器
3.激光標定零點滿量程，測量綜合精度高、長期穩定性好
4.萬和售后體系完善，產品完全質保兩年
檢驗認證
測量范圍
-100KPa~0~5KPa...100MPa
過載能力
2倍滿量程壓力(其中100MPa的產品過壓為1.1倍滿量程壓力)
壓力類型
表壓或絕壓
測量介質
與316不銹鋼兼容的氣體或液體
綜合精度
±0.25%FS
工作溫度
-40～85℃
補償溫度
-10 ～70℃
供電范圍
12～36VDC（一般24VDC）
信號輸出
4～20mA / 1～5VDC / 0～5VDC / 0.5～4.5VDC
外殼防護
插頭型（IP65）； 電纜型（IP67）
響應時間
≤2 ms
抗電磁度
EN50081-1； EN50082-2；IEC61000-4-3
壓力連接
M20*1.5/ G1/4 (可根據客戶要求定制)
電氣連接
見產品選型表電氣連接圖（可客定義）
密封圈材質
氟橡膠
傳感器膜片
不銹鋼316L
產品尺寸
無憂服務
2014年深圳市東方萬和儀表有限公司將推出2年無憂服務售后保障，保證客戶在購買、使用的過程中無憂，
即一年包換新機，終身保修的無憂服務，具體服務細則如下：
尊敬的用戶，不論您有何種需求只要您撥打東方萬和儀表全國統一客服專線：4006-033-013 剩下的事情由我們來做。
服務理念：客戶購買、使用、維修無憂；客戶滿意是標準；
適用產品：東方萬和品牌所有產品；
產品跟蹤：售出一個月定期回訪；
保修期限：兩年內無條件免費維修。
維護常識
★切勿用高于36V電壓加到變送器上，導致變送器損壞；
★切勿用硬物碰觸膜片，導致隔離膜片損壞；
★被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對變送器進行溫度保護，以防結冰；
★在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，高于變送器使用的極限溫度必須使用散熱裝置；
★測量蒸汽或其他高溫介質時，應使用散熱管（冷凝管），使變送器和管道連在一起，并使用管道上的壓力傳至變送器。
★在壓力傳輸過程中，應注意以下幾點：
1、變送器與散熱管連接處，切勿漏氣。
2、開始使用前，如果閥門是關閉的，應緩慢地打開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片。
3、管道中必須保持暢通，防止管道中的沉積物會彈出，并損壞傳感器膜片。
售后服務
聯系方式
深圳東方萬和儀表有限公司
地 址：深圳市福田車公廟泰然科技園213棟
聯 系 人：付蒙
電 話：0755-33967978
手 機：15361598745
傳 真：0755-82550933
電子郵件：2754997721@qq.com
客服QQ：2754997721
主要特點
1.抗過載和抗沖擊能力強，穩定性高：每年優于0.2%滿量程；
2.抗干擾能力強：防水、防塵、防震、防爆、防腐；
3.適用性廣：產品具有多種型號，多種過程連接形式，多種過程連接材料，可適合于測量中的各種場合；
4.安裝簡便：產品結構合理，體積小，重量輕，可直接任意位置安裝。
工作原理
變送器由傳感器和信號處理電路組成，其中傳感器感壓面設有惠斯登電橋，當增加壓力時，電橋各橋臂電阻值發生變化。通過信號處理電路，轉換成電壓變化，最終將其轉換成標準(4～20)mA DC信號輸出.德控WH131S壓力傳感器 壓力變送器
WH131S壓力傳感器型變送器選用進口高精度、高穩定性防腐芯片，WH131S壓力傳感器 壓力變送器采用特殊裝配結構，限度地減小變送
技術參數：
WH131S壓力傳感器 壓力變送器結構尺寸
WH131S 壓力傳感器 壓力變送器
壓力變送器赫斯曼接頭尺寸圖
WH131S壓力傳感器 壓力變送器可帶數顯儀表
以下是其圖紙
WH131S壓力傳感器 壓力變送器電氣連接
WH131S壓力傳感器壓力變送器安裝注意事項
安裝注意事項
我公司壓力變送器，選取進口高性能隔離式擴散硅傳感器/陶瓷壓阻壓力傳感器/陶瓷電容壓力傳感器/金屬電容壓力傳感器，采用國際上的先進制造工藝，具有同類進口變送器的堅固性和可靠性，適用于各種工業領域中腐蝕性介質的表壓、絕壓和負壓的檢測。
壓力變送器在安裝過程中要注意很多，簡單的說說注意以下幾點：
壓力變送器在安裝過程中嚴禁私自調動工作點，嚴禁過壓、進水、遭受撞擊，在工藝管道上正確的安裝位置與被測介質有關，為獲效得***佳的測量果，應注意考慮下列情況： 1．測量蒸汽或其它高溫介質時，需接加緩沖管(盤管)等冷凝器，不應使變送器的工作溫度超過極限。導壓管應安裝在溫度波動小的地方
2．測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣。
3．測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中。
4．防止變送器與腐蝕性或過熱的介質接觸，防止渣滓在導管內沉積； 5．冬季發生冰凍時，按裝在室外的變送器必需采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞。
6. 測量液體壓力時，變送器的安裝位置應避免液體的沖擊(水錘現象)，以免傳感器過壓損壞。
7．接線時，將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。以上簡單的介紹了壓力變送器安裝時的注意事項，大家在安裝過程中可參照以上幾點，僅供參考。
WH131S壓力傳感器 壓力變送器 應用領域
*與節流裝置配套，提供精確的流量測量和控制。
*可測量管道和貯罐的壓力和液位。
電力/城市煤氣/其它公司事業
*要求高穩定度和高精度的測量等場所。
紙漿和造紙
*用于要求耐化學液體、耐腐蝕性液體之類的場所。
鋼鐵/有色金屬/陶瓷
*用于爐膛壓力測量等要求高穩定性，高精度測量等場所。
*用于在嚴格控制（溫度、濕度等）條件下要求穩定測量的場所。
機械/造船
*用于在嚴格控制（溫度、濕度等）高精度條件下要求穩定測量的場所。
WH131S壓力傳感器 壓力變送器應用示例
WH131S壓力傳感器 壓力變送器保修條款
|
|
