產品型號：PMC131-A11F1A1T
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2017-03-29
關 注 度：5049
生產企業：武漢楚儀自動化技術有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹PMC131-A11F1A1T
[A1] 電氣連接 : 插接頭 ISO4400 M16, IP65 NEMA4X
[1] 過程連接: 螺紋 ISO228 G1/2, 304
[F] 傳感器密封: FKM Viton [1] 附加選項: 基本型
[A1T] 測量量程；傳感器過載限位: 0...16bar/1.6MPa 表壓; 40bar/4MPa

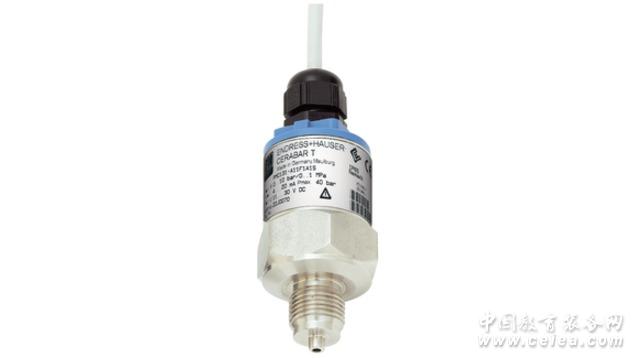

壓力傳感器Cerabar T PMC131
陶瓷測量元件壓力傳感器
可測量表壓、絕壓
高可靠性及抗過載能力
應用
可用于測量氣體、蒸汽和液體的絕壓和表壓。
特點和優勢
·陶瓷測量元件保證測量的安全性
·可靠性
·高度穩定性
·安裝簡易
測量系統
·帶有4...20mA輸出的CerabarT壓力傳感器
·供電電壓11-30V，如采用E+H提供的電源組RN221,NX9120或NX9121
技術數據
一般說明
生產商：E+H
儀表名稱：CerabarTPMC131
應用
測量氣體、蒸汽和液體的表壓和絕壓
操作與系統設計
測量原理：待測壓力在傳感器陶瓷膜片上產生一個小的變形，陶瓷傳感器上的電極測量出由此產生的與壓力成比例的電容的改變量。
模塊化：壓力傳感元件可以通過可選的DIN43650 A/ISO4400插頭或電纜接頭與變送器電源連接。
輸入
測量變量：表壓或絕壓
測量范圍：Max.40bar(見選型表)
輸出
輸出信號：4?20mA
負載：R(Ω)<=(U-11V)/0.02A
精度
參考條件：符合DINIEC770
上升時間：20ms(T時間)
測量偏差(包括滯后與重復性)：0.5%FS
額定范圍環境溫度影響：-20?+85℃(-4...+185°F)之間零點信號變化，典型:1.5%；
-20?+85℃(-4...+185°F)之間量程范圍變化，典型:0.8%；(0.4bar?40bar)，典型:1.0%(0.1bar)
長期穩定性：0.15%/年
操作條件
環境
環境溫度范圍：-20?+85℃(-4...+185°F)
儲存溫度范圍：-50?+100℃（-58---212°F)
氣候等級：4K4H，DIN EN60721-3
防護等級：插頭式：IP65；固定電纜式：IP68(1.8m/5.9ft 30min)
抗震性：4M5，符合DINEN60721-3
電磁兼容性：干擾輻射符合EN50081-1，抗干擾符合EN50082-2和10V/m，符合NAMUR工業標準
介質
溫度范圍限制：max.100℃（212°F）
壓力范圍限制：取決于抗過載能力，見選型表"過載"部分
機械結構
過程連接：見選型表和尺寸圖
電氣連接：見選型表和電氣連接
接液部分材質：
過程連接和殼體：1.4301
墊圈(內部)：FPM(氟橡膠)
過程隔膜：AlO(氧化鋁—陶瓷)
電源
電源：11-30VDC
波動：5%
操作
零點偏移：在插頭模塊下面有一個可變電阻用來在±5%范圍內調校零點。
|
|
