產品型號：T620-2D
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2017-01-05
關 注 度：4330
生產企業：北京亮如美科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹 高清采集卡已經成為現在行業采集卡選購的標準，隨著現在視頻技術的發展，標清早已經被淘汰，針對行業需求，北京同三維研發生產出的高清采集卡系列和和HDMI采集卡系列以及4k系列在行業具有廣泛的應用。下面為大家推薦的一款是同三維最新推出的二代采集卡，是根據一代采集卡進行的升級，升級后的高清采集卡性能更加優越，并且兼容性更高。
T620-2D二代 雙路高清(DVI、HDMI、VGA、分量)高清采集卡Pro Capture Dual DVI 技術規格若干說明。此款采集卡支持多種信號源：支持DVI視頻、VGA視頻、Y/Pb/Pr視頻、HDMI音視頻、CVBS視頻。并且能同時高清進行采集，升級后的此款高清采集卡分辨率可達到2048*2048.

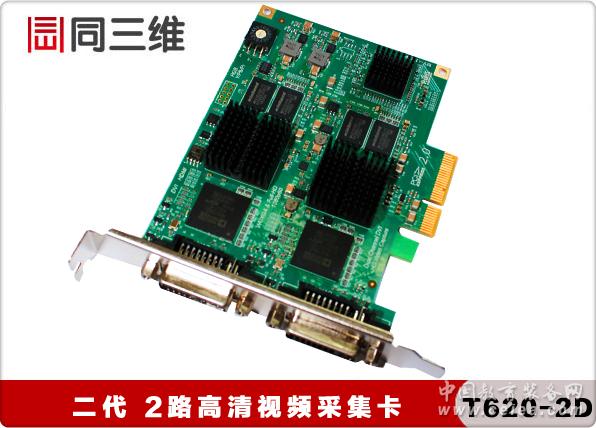

圖示：升級后的二代高清采集卡-T620D
支持的操作系統
●Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
●Linux (基于 V4L2 的內核驅動源代碼，須簽訂保密協議，支持 x86，x64 & ARM 架構)
支持的 APIs
●Windows
○DirectShow
○DirectKS
○Wave API/DirectSound/WASAPI
●Linux
○V4L2
○ALSA
支持的軟件
●VLC VirtualDub OBS
●XSplit vMix
●VidBlaster
●Wirecast
●Microsoft Media Encoder
●Adobe Flash Media Encoder
●任何其它使用 DirectShow 或 V4L2 編程接口的編碼或流媒體軟件
輸入接口
●2x DVI-I
○DVI 1.0
○HDMI 1.4a (通過轉接線)
○VGA (通過 DVI 轉 VGA 轉換頭)
○分量信號 (通過轉接線)
輸出接口:
●CIe Gen2 x4
輸入特性
●在當前所選接口無信號輸入時自動掃描視頻輸入源
●可手動選擇視頻輸入源
●當視頻輸入源變化時，自動選擇相關聯或內嵌的音頻
●可手動選擇音頻輸入源
●支持選擇視頻輸入源的十字交叉設備
● 輸入視頻最高支持 2048x2048 分辨率
VGA 和分量信號相關的特性
●12-bit ADC
●支持 RGB 和 YCbCr (YUV) 的色彩空間 支持分離同步、復合同步、綠嵌入同步 (SOG)、亮度嵌入同步 (SOY)
●支持 DMT/CEA/CVT/GTF 視頻時序
●對輸入信號 1:1 采樣時，最高像素率可達 165MHz
●對像素率超過 165MHz 的輸入信號，自動使用水平子采樣的方式 (可能會損失畫面質量，并 不推薦)
●自動檢測 RGB & YCbCr 的色彩空間 自動或手動調節采樣相位
●自動水平對齊 支持自定義的視頻時序
●支持 CVT/GTF 時序標準的自定義視頻分辨率
HDMI 信號相關的特性
●225MHz HDMI 接收器
●自適應 HDMI 均衡器，HDMI 傳輸距離最長可達 30 米 支持自定義的 EDID
●支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息 支持全比色法
●支持 8/10/12-bit 色彩深度
●支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 的色彩采樣
●支持 8 通道的 IES60958/IEC61937 標準的音頻流
●支持提取音頻格式信息和通道狀態數據
●支持提取視頻時序信息
●支持提取 3D 格式信息
●支持提取 Sony/Canon DSLR 的時間碼
輸出格式
●輸出信號分辨率最高可支持 2048x2048 像素
●輸出幀率最高可支持 120fps (實際輸出幀率可能會受限于 PCIe 帶寬，對于更高的畫面分辨率，即
●1280x1024 以上分辨率，實際輸出幀率可能會受限于板載視頻處理硬件的像素時脈，即 1920x1080 分辨率可達到的最大的幀率約為 80fps)
●支持 4:2:0 8-bit 輸出格式: NV12、I420、YV12 支持 4:2:2 8-bit 輸出格式: YUY2、YUYV、UYVY
●支持 4:4:4 8-bit 輸出格式: V308、IYU2、V408、 支持 4:4:4 10-bit 輸出格式: V410、Y410
●可通過 Pro Capture SDK (基于 DirectKS 的版本) 支持更多的輸出格式
視頻處理功能
●使用兩條視頻處理流水線，每條流水線的處理帶寬可達 180M 像素/s
●完全達到 10-bit 視頻處理 視頻剪裁
●視頻縮放
●視頻去隔行
○兩場行交錯
○兩場混合
○僅頂場
○僅底場
●視頻寬高比變換
○自動或手動選擇輸入視頻寬高比
○自動或手動選擇輸出視頻寬高比
○三種寬高比變換模式: 忽略 (各向異性)、剪裁、填充 (上下或左右填充黑邊)
●視頻色彩空間轉換
○自動或手動選擇輸入色彩空間和量化范圍
○自動或手動選擇輸出色彩空間、量化范圍和飽和度范圍
○支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空間 支持有限或完整的量化范圍
○支持有限、完整和擴充色域的飽和范圍
●視頻幀率變換
●視頻 OSD 合成
○支持 PNG 格式 OSD 畫面 (最大畫幅為 2048x2048)
○通過 SDK 支持動態加載 RGBA OSD 畫面
一機多卡
●支持同一個系統中安裝多片卡
●板載撥碼開關，從 0 到 F，提供 16 個編號，用于對卡進行編號
●當撥碼開關設定 1 時，系統硬件設備樹中將顯示：“01：Pro Capture AIO”，以此類推
●在用戶軟件中顯示的視頻音頻設備也將包含卡的編號
多路輸出流
●對于任一路輸入信號可輸出任意路輸出流 可以對每一路輸出流單獨設置剪裁、寬高比、色彩空間、分辨率、幀率、去隔行方式、色彩調節、OSD 等屬性。
支持超低延遲
●64 行視頻延遲
●通過 SDK 實現部分完成通知模式
時間戳和 A/V 同步
●基于硬件實現的 100ns 高分辨率時鐘
●音頻幀 (192 個音頻采樣) 和視頻幀都被硬件時鐘標記到達采集卡的時間戳 硬件時鐘可跨卡同步 (通過 SDK 實現)
視頻輸出 SG-DMA
●在 PCIe 2.x 的系統中每路 DMA 帶寬可達約 700MB/s
●在 PCIe 1.x 的系統中每路 DMA 帶寬可達約 400MB/s
●支持自動檢測 Intel GPU 塊狀圖像表面
●支持 AMD GPU 的 DirectGMA
●支持 Nvidia GPU 的 GPUDirect
SDK
●Pro Capture SDK for DirectShow 為開發者提供了快速的整合采集卡擴展特性的途徑 (Windows)
●Pro Capture SDK for DirectKS 可以為開發者提供最大的靈活性和最高的性能 (Windows)
Windows 驅動程序自定義修改
●所有的選項都可以通過注冊表進行三級的管理：所有設備，特定型號和特定設備
●視頻、音頻、十字交叉過濾器名稱可通過注冊表定制
固件升級
●在同一系統中的多片卡可以同時升級 無需關閉電源即可完成卡的升級 (在大多數情況下，無需重啟系統)
LED 指示燈
●LED 燈的狀態顯示了每一路的工作狀態: 空閑，輸入信號已鎖定，內存錯誤或 FPGA 配置錯誤
尺寸
●全高 PCIe x4 擴展卡
●115.9mm x 91.29mm (不含 PCIe 擋板)
配件
●2 個 DVI 轉 VGA 轉接器
●2 個 DVI-I 轉 HDMI + 分量信號 轉接線纜
功耗
●12V 電源的最大電流: ~0.9 A 3.3V
●電源的最大電流: ~0.7 A
●最大功耗： ~13 W
工作環境
●操作溫度：0 到 40 攝氏度
● 保存溫度：–20 到 70 攝氏度
●相對濕度：5% 到 90% (非冷凝狀態)
同三維高清采集卡具有高穩定性、多功能、兼容性廣等特點。是專為視頻會議、遠程監控、網絡教學、視頻直播、大屏幕顯示、醫療系統、軍事雷達等高清流媒體領域推出的高清采集卡。采用高清接口——HDMI、分量等實時采集各種相應的視頻信號源，支持480p、720p, 1080i、和1080p等高清分辨率，兼容各種視頻操作編輯件,使整個多媒體系統畫質高、成本低、功耗低、性能穩定、功能全面等優勢。
|
|
