產品型號：TH-PLC型
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-08-30
關 注 度：3271
生產企業：浙江同暉教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

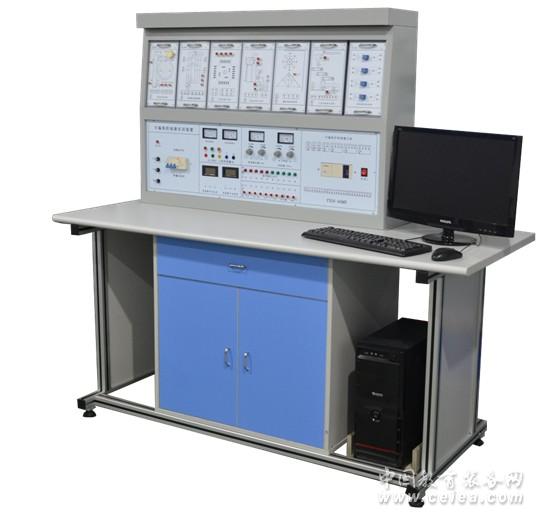

產品詳細介紹本實訓裝置適用于中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的必修課程《可編程控制器技術》、《電器及PLC控制技術》或選修課程《PLC及其應用》的教學與實訓。
該可編程控制器（PLC）實訓裝置也適合技工學校機電類專業《可編程控制器技術》課程的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。
該可編程控制器（PLC）實訓裝置的配置三菱公司FX1N C40MR型主機 24入/16出；繼電器型，配套編程電纜及編程軟件，在本裝置上可直觀地進行PLC的基本指令和應用指令的練習。PLC實際應用的模擬實驗及實物實驗，實驗對象形象逼真。（主機可以選配歐姆龍、西門子、松下等）
4.2 實驗內容：
1、基本指令的練習
2、模擬電機正反轉控制
4、電視模擬發射塔
5、交通燈控制系統
6、自動送貨裝車系統
7、水塔水位自動控制
8、自動成型機系統
9、多液體自動控制系統
10、自動沖壓機控制系統
11、電梯模擬控制系統
12、郵件自動分揀系統
13、自動洗衣機控制系統
14、電鍍控制系統
15、自動售貨機系統
16、繼電器控制實驗
17、軟件的仿真控制
4.3 裝置配置
序號
名稱
單位
數量
備注
1
實訓桌
套
1
鋼木結構；實訓桌：1600mm×700mm×750mm；
實訓臺：1500mm×230mm×700mm；可放置計算機并進行操作
2
計算機
臺
1
學校自備
3
學生凳
張
2
鐵腳。ABS凳面
4
實驗臺
臺
1
三菱公司FX1N C40MR型主機
5
PLC實訓單元(14塊)
套
1
1、模擬電機正反轉控制 2、電視模擬發射塔
3、交通燈控制系統 4、自動送貨裝車系統
5、水塔水位自動控制 6、自動成型機系統
7、多液體自動控制系統 8、自動沖壓機控制系統
9、電梯模擬控制系統 10、郵件自動分揀系統
11、自動洗衣機控制系統 12、電鍍控制系統
13、自動售貨機系統 14、繼電器控制實驗
6
仿真軟件
套
1
8
PC/PPI通訊電纜
根
1
長2000mm；用于PLC主機單元與計算機之間的通訊
9
編程軟件
套
1
10
PLC單元程序
套
1
11
網絡軟件
套
1
學校自已組網
12
實訓指導手冊
套
1
13
電源插板
只
1
14
安裝輔材
套
1
4.4 技術參數
4.1 電源：三相四線 AC 380 V±5% 50 Hz；
4.2 外形尺寸：長（mm）×寬×高＝1600×700×1450；
4.3 整機容量：≤0.3 kVA；
4．4 實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、三相鼠籠異步電機等組成。
4.5 控制屏（鋁制面板）
4.6 交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由漏電保護開關控制
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
4.7 定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
4.8 直流電源、直流電壓/電流表、邏輯電平輸出及指示等
直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示。
4.9 實訓桌
實訓桌為鐵質噴塑結構；桌面為防火、防水、耐磨高密度板；帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計。
4.10 安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
4.11 PLC仿真實訓軟件主要功能和特點
（1）通過FLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
4.12 網絡教學軟件主要功能和特點
（1）教師機：廣播教學（教師演示）、語音教學、語音對講、學生演示、監控轉播、屏幕錄制、屏幕回放、黑屏肅靜、網絡影院、文件分發、電子教鞭、班級模型、系統設置、遠程命令、遠程設置、遠程消息、清除舉手、清除未登錄學生機、查看學生屬性、系統鎖定、可選窗口顯示模式。
（2）學生機：電子舉手、遠程消息、窗口接收廣播、可選窗口顯示模式。
（3）路由器：具有組播轉發功能，在需跨越多個物理網段進行教學時可選擇安裝。
|
|
