產品型號：TH-213S
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-08-30
關 注 度：3720
生產企業：浙江同暉教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹
一、產品技術規格及性能：
實驗室的主要功能：可開展單元電子電路、電子產品電路的搭建、制作和調試，電子線路故障的查找、排除等實訓教學及滿足全國技能競賽要求。
二、參數
1. 工作電源：兩相三線 AC 220V±10% 50Hz
2. 工作溫度：－10～40℃；環境濕度：≤90%（25℃）
三、實驗室功能

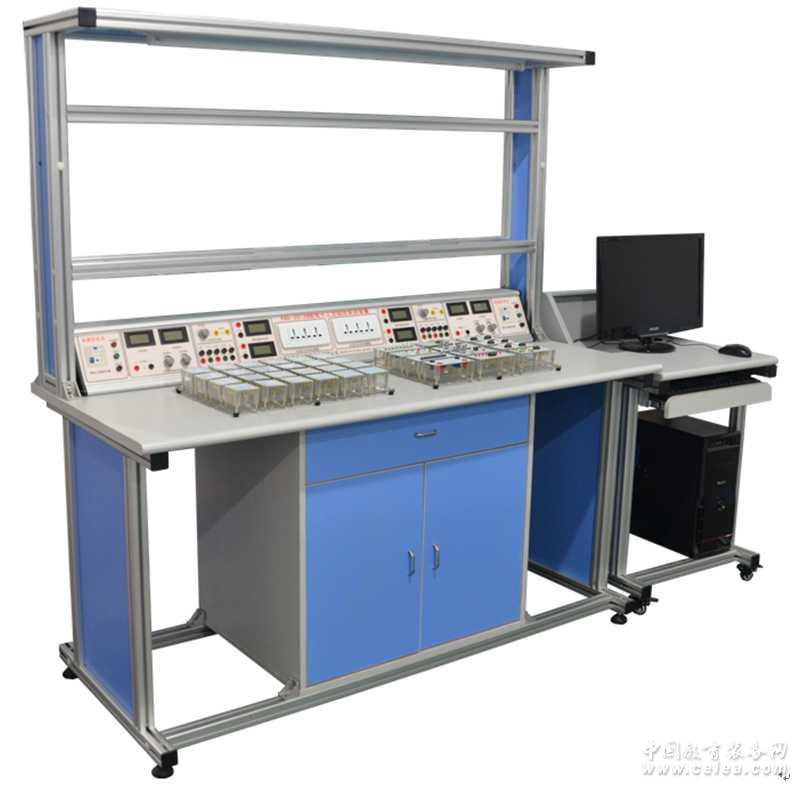

1. 鋁合金活動框架、電源臺、實驗元件盒、儀器組。鋁合金型材采用歐標高強度標準型材，表過經陽級氧化處理，永遠不生銹，不變色。堅固，美觀。
2. 鋁合金活動框架：框架上面可以放掛板模塊，可隨意擴展，完成多門多種實驗，另配置1個活動柜，方便存放所需工具和實驗元件盒。
3. 電源臺：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。
4. 實驗電源每路配置：一組可調的直流電源0~24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3~24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一只精密數字電壓表（DC 200V），一只精密數字電流表（DC 2A）；以及6路單相電源插座，可以方便設備、儀表的擴展時使用。
5. 該裝置配置的實驗元件盒，要求其面板標志的元件電路符號采用最新的國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單，實驗元件盒具有使用保管方便等功能。
四、實訓項目要求
1. 模擬電子技術綜合應用、創新實訓項目（23項）
2. 數字電子技術綜合應用、創新實訓項目（32項）
3. 電力電子技術及應用、創新實訓項目（不少于７）
電子元件盒單元組采用多元件、典型實驗單元電路、典型儀表、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電子線路；使實訓具有開放性和創新性，電子元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；導線插孔采用高質量銅材制造，表面采用鍍金處理，保證接觸可靠，不易氧化，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實驗；實驗時可根據實驗內容和技能訓練的需要，可方便的任意組合實驗線路，以完成不同的實驗項目，如課程設計等。
五、配置要求
序號
產品名稱
型號規格
單位
數量
1
電子工藝實訓桌
1600（±50）*850（±50）*1800（±50）mm
張
20
2
電子工藝電源臺
1515（±50）*230（±50）*530（±50） mm
臺
20
3
函數發生器
0.2HZ~2MHZ（正弦波、三角波、方波）
臺
20
4
電工電子創新模塊
詳見清單
套
20
5
數字頻率計
1Hz ~ 120MHz
臺
20
6
數字示波器
20M
臺
20
7
指針萬用表
帶短路保護、250mA、1000V、2000μF
臺
40
8
電源主控臺
實驗室配有電源主控臺，能分別控制每個學生的電源，并有相應的指示燈指示工作狀態。方便實驗室管理。
臺
1
六、配套工具
序號
名稱
數量
單位
1
烙鐵（帶架）
40
套
2
剝線鉗
40
把
3
斜口鉗
40
把
4
尖嘴鉗
40
把
5
十字螺絲刀
40
把
6
一字螺絲刀
40
把
7
一字螺絲刀（�。�
40
把
8
十字螺絲刀（�。�
40
把
9
美工刀
40
把
|
|
