產品型號：TH-203S型
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-08-30
關 注 度：3254
生產企業：浙江同暉教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

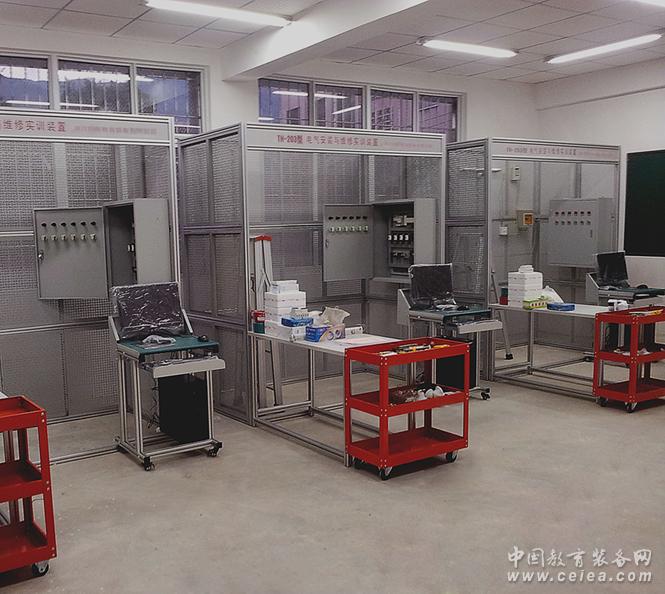

產品詳細介紹該裝置采用鋼制網孔板和專用型材組接而成，裝有自鎖式腳輪，方便移動和使用，表面噴塑，色彩穩重。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能感受到施工現場環境。橫、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加寬加大度精心設計，帶有穿管孔，引出導線可穿入明裝底盒。同時，配套的PVC管，金屬線管彎管器，可方便的對PVC管、金屬線管進行任意角度的煨彎。可實現金屬橋架、動力配電箱、照明配電箱的安裝與接線調試等。
主要參數：
1、工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz；
2、工作環境：用絕緣地板（或使用絕緣地毯）；
3、實訓裝置主網孔板尺寸：長×寬＝798×768
4、實訓裝置外形尺寸：見配置清單
5、實訓裝置材料：鋼板。鋼板厚度≥1.5mm；
6、最大功率消耗 ≤1.5KW
安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。
7、設備結構要求：
2人實訓組（單面）：長×寬×高=2000mm×1000mm×2400mm
配電箱部分、照明套件、電氣控制箱、電機、傳感器、線路器材、電工工具、其他
8、其他：配備可組成一個完整的設備的線纜、編程軟件、氣管、工具、電腦推車、物料等。
（1）本設備可考察的職業能力：
（2）機械構件的裝配與調整能力；
（3）機電設備的安裝與調試能力；
（4）電路安裝能力；
（5）氣動系統的安裝與調試能力；
（6）機電一體化設備的控制程序的編寫能力；
（7）自動控制系統的安裝與調試能力。
（8）線路器材
序號
名稱
基本規格
單位
數量
1
PVC管
Φ16，3米
根
2
2
PVC直通
Φ16
只
10
3
PVC杯梳
Φ16
只
30
4
扎帶
3×100mm，500只/包
包
1
5
M4*20螺絲（帶帽）
200只/套，帶2只平墊、1只彈墊
套
1
6
行線槽
3025，2米/根
根
2
7
絕緣導線
BVR1.5mm㎡，紅、綠、黃各1盤
盤
3
BVR1.0mm㎡，藍、雙色個1盤
盤
2
8
PVC線槽
40×20mm，3米/根（白色）
根
2
25×15mm，3米/根（白色）
根
2
9
金屬橋架
50×30系列
套
1
10
異型號碼管
1.5mm
米
6
11
冷壓叉
SVΦ1.5，紅、綠、黃各80只，藍、黑各20只
只
280
12
纏繞帶
Φ10（10米/包）
包
2
13
管卡
16U型
只
30
14
金屬線管
Φ16，3米/根
根
2
15
金屬線管直通
Φ16
只
10
16
90°彎通
Φ16
只
4
17
金屬杯梳
Φ16
只
10
18
金屬暗盒
86型
只
2
19
自攻絲
Φ6×15mm
只
100
（9）電工工具
序號
名稱
基本規格
單位
數量
1
尖嘴鉗
125mm
把
1
2
剝線鉗
把
1
3
壓線鉗
把
1
4
電工鉗
200mm
把
1
5
一字螺絲刀
Φ4×100mm
把
1
6
十字螺絲刀
Φ4×100mm
把
1
7
電筆螺絲刀
500V
把
1
8
萬用表
MF500
盤
3
9
鋁合金人字梯
1.5米高
付
1
10
平銼刀
200mm
根
3
11
鋼卷尺
3m
只
1
12
電工刀
多用105mm
把
1
13
|
|
