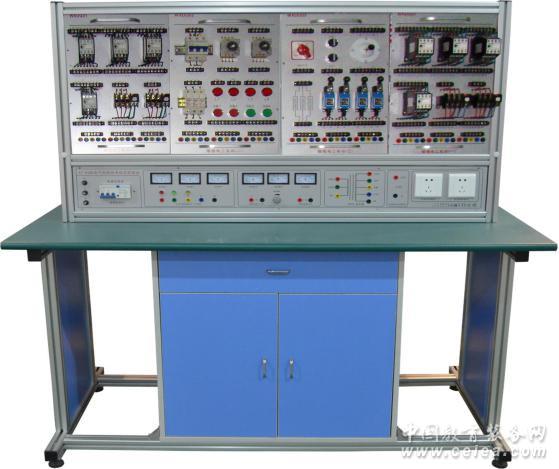

KBE-2020A初級維修電工實訓考核裝置
|
 |
產品型號：KBE-2020A
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2024-02-20
關 注 度：4539
生產企業：浙江康貝爾教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹KBE-2020A初級維修電工實訓考核裝置
一、概述：
KBE-2020A初級維修電工實訓考核裝置是由本企業設計開發的新型實訓裝置。為廣大院校、中專、技校、職校的電氣類專業及社會電工培訓、電工考核、技能鑒定等提供了理想條件�？蓪Α冻跫壘S修電工技術》《中級維修電工技術》《高級維修電工技術》教材中所列出的典型電氣控制線路進行實際操作。不僅可供學生鍛煉、提高技能，更是初級維修電工技能培訓考核的理想設備實驗電路。
二、技術指標及要求:
1、外型尺寸：145 x 70 x 150 cm3
2、工作電源：交流三相四線380±5% 50HZ
3、輸入功率：<1.5KVA
三、設備功能及技術參數
1、實驗桌：
歐標鋁型材結構，靜電氧化工藝。耐磨防火板面板；中間設有抽屜，供放置實驗導線及工具；下面設有雙門柜，用來放置實驗掛箱等。配有四個輪子及剎車固定系統，方便搬遷移動。
2、電源控制屏：
鐵質噴塑結構、鋁塑板面板。
（1）輸出交流電源：三相四線交流380V輸出，三只指針式電壓表指示。
（4）人身安全保護功能：電流型漏電保護、電壓型漏電保護和防觸電實驗導線。
（5）設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源。合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；
（6）控制屏設有單相三極220V電源插座及三相四極380V電源插座。
（7）交流電壓表1只：0～500V交流電壓表一只，精度1.0級。
（8）交流電流表1只：0～5A交流電流表一只，精度1.0級。
（9）整流二極管：IN5408 四只
3、實驗掛箱
（1）、實訓掛箱一
配備漏電保護開關、陶瓷熔斷器、行程開關、指示燈、按鈕和接線端子等。
（2）、實訓掛箱二
配備交流接觸器4只、熱繼電器2只、時間繼電器2只、接線端子等。
（3）、實訓掛箱三
配備電磁鐵、電子式時間繼電器、急停按鈕、萬能轉換開關、十字開關、接線端子等。
（4）、實訓掛箱四
配置電度表、鎮流器、日光燈管、時間繼電器、啟輝器、電流繼電器、按鈕開關、指示燈、接線端子排等。
五、實驗項目
1、接觸器點動與連續轉動電路連接
2、按鈕聯鎖的正、反轉控制電路連接
3、接觸器聯鎖電動機正、反轉電路連接
4、接觸器和按鈕雙重聯鎖、反轉控制
5、電動機定子繞組串聯電阻啟動控制電路
6、按鈕切換的Y/△啟動按鈕控制電路的連接
7、時間繼電器切換的Y/△啟動控制電路連接
8、電動機半波整流能耗制動控制電路連接
9、電動機全波整流能耗制動控制電路連接
10、電動機反接制動控制電路連接
11、電動機往返行程控制電路連接實訓
12、電動機順序啟動控制電路連接實訓
13、電動機定時轉動運轉控制電路連接實訓
14、時間繼電器切換的雙速電動機控制電路連接實訓
15、普通車床控制電路連接
16、CA6140車床電氣控制電路 |
|
