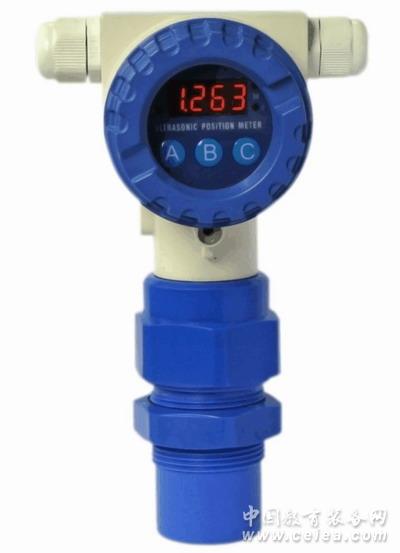

超聲波液位計，西安液位計，物位計
|
 |
產品型號：MH-G5
產品代碼：
產品價格：1600
計量單位：臺
折 扣 率： 0
最后更新：2016-01-15
關 注 度：3671
生產企業：陜西上太自動化儀表有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹MH系列超聲波液位計/超聲波物位計是一臺博采眾長，吸取了國內外多種物位儀優點。實現了全數字化，人性化設計理念的通用型兩線制物位儀，它采用進口工業級單片機，數字溫度補償和寬電壓輸入穩壓等…相關專用集成電路。其電路主板采用優質貼片元器件，貼片式鍵盤，使產品性能更穩定工作更可靠。由于為非接觸式檢測方式，較其它儀器更衛生，更耐潮濕、粉塵、高溫、腐蝕氣體等惡劣環境。因此可廣泛應用于與料位，液位測控相關的各個領域。
【超聲波液位計產品特點】
◆ 具有抗干擾性強�？扇我庠O(shè)置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量，開關量及RS485輸出，方便的與相關設施接口。
◆ 采用聚丙烯防水外殼。殼體小巧且相當堅固，具有優良的耐化學品性，對于無機化合物，不論酸、堿、鹽溶液，除強氧化性物料外，幾乎都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可使用。
◆ 重量輕、不結垢、不污染介質。
◆ 無毒性。可用于藥品、食品工業設備安裝，維修極為方便。
◆ 不必接觸工業介質就能滿足大部分物位測量要求，從而徹底地解決了壓力式、電容式、浮子式等傳統測量方式帶來的纏繞、堵塞、泄露、介質腐蝕、維護不便等缺點。
【應用領域】
☆ 水及污水處理
泵房、集水井、生化反應池、沉淀池等
☆ 電力、礦山
灰漿池、煤漿池、黃油儲罐、堆料場或部分移動設備控制等
☆食品工業
酒廠、糧倉、食品材料裝盛槽罐等
☆ 控制系統配套使用
☆ 高�；ば袠I(yè)
焦化廠、化肥廠及煤礦行業等
【超聲波液位計技術參數】
量 程：0～5M，0～8M,0～10M
盲 區：<0.3M, <0.5M
發 射 角：12°
最小顯示分辨率：1MM
精 度：±0.3%×量程
溫度補償：自動溫度補償
顯 示：四位八段LED
輸出信號：4～20mA；HART；RS485
工作電壓： DC12—30V，功耗<1.5W
外形尺寸：Φ79mm×210mm× G1 1/2；外殼材質：ABS工程塑料/鑄鋁表頭；
換能器：PP
連接方式：螺紋連接或螺環固定
安裝方式：G1 1/2管螺紋或 ￠47mm圓孔
防護等級：IP65,IP68
【超聲波液位計工作原理】
超聲波物位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.
探頭部分發射出超聲波，然后被液面反射，探頭部分再接收，探頭到液（物）面的距離和超聲波經過的時間成比例：
hb = CT2 即
距離 [m] = 時間×聲速/2 [m]
聲速的溫度補償公式：
環境聲速= 331.5 + 0.6×溫度
超聲波液位計工作原理
【超聲波探頭安裝注意事項】
1、探頭的安裝是非常關鍵的。探頭同時產生超聲脈沖波和檢測回波。超聲脈沖波以一定的錐形波面從探頭的表面?zhèn)鞑コ鋈�。在這個區域內，不應有任何阻礙并且遠離進料口。探頭的安裝位置應選擇在探頭的發射面和被測介質間沒有障礙物存在的位置。見圖一。
2、在安裝探頭時需考慮容器的形狀。如果探頭安裝不正確，一定形狀的容器將產生二次回波。這類問題主要集中在圓錐形以及球形罐頂部。這種特殊的形狀可以將發射出的回波再聚焦放大產生錯誤讀數。選擇正確的安裝位置可以解決這一問題，如球形罐頂安裝于離最高點1/3R的位置（R為球頂半徑），如上圖。
【生產能力】年產一萬套
【公司網站】www.styb.cn
【廠家熱線】０２９－８４２１１２１１，１３７５９８７８１８７
西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
|
|
