產品型號：998
產品代碼：001
產品價格：8000
折 扣 率： 0
最后更新：2015-08-23
關 注 度：4159
生產企業：浙江高聯儀器技術有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

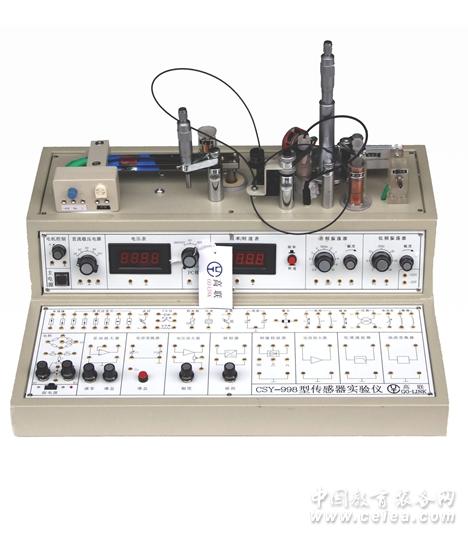

產品詳細介紹998C型傳感器實驗儀
一、產品簡介
（一）傳感器安裝臺部分
雙平行振動梁的自由端及振動圓盤下面各裝有磁鋼，通過測微頭或激振線圈接入低頻激振器可做靜態或動態測量。
面板采用鋁材腐蝕式印刷，耐磨損、應變梁：應變梁采用不銹鋼片，雙梁結構端部有較好的線性位移。
1、提供高穩定度的±15V、＋5V、±2V~±10V可調（五檔）、＋2V~＋24V、四路可調直流穩壓電源；輸出電流要求1.5A且具有過載保護及自動恢復裝置。
提供數字顯示的20 mA電流源模塊及光電實驗?zāi)K。
2、音頻信號源（音頻振蕩器）1kHz~10kHz 、VPP=0～20V連續可調；低頻信號源1Hz~30Hz VPP=0～20V連續可調；氣壓源0～20kpa可調，信號源要求有過載保護及自動恢復裝置。
3、數字式電壓表：量程0～20V，分為200mV、2V、20V三檔、精度0.5級，實驗數據顯示穩定，無漂移。高阻抗輸入，抗干擾能力強。
4、數字式毫安表：量程0～200mA，三位半數字顯示、精度0.5級，4檔數字顯示 20uA、200uA、20mA、200mA、實驗數據顯示穩定，無漂移。高阻抗輸入，抗干擾能力強。
5、頻率/轉速表：頻率測量范圍1～9999Hz，轉速測量范圍1～9999rpm
6、氣壓表：0～50kpa電動連續可調。無漂移，響應時間快，靈敏度高且穩定。
（二）傳感器
1、金屬應變式傳感器
鉑式應變電阻值：350Ω×4， 溫度補償片×2
2、半導體應變片傳感器350Ω×2
3、熱電偶(熱電式)傳感器
直流電阻：10Ω左右，由兩個銅一康銅熱電偶串接而成，分度號為T(mén)冷端溫度為環境溫度
4、差動變壓器
量程:≥5mm 直流電阻：5Ω－10Ω由一個初級、二個次級線圈繞制而成的透明空心線圈，鐵芯為軟磁鐵氧體，暗電阻 ≥0.1mΩ
5、電感式螺管式傳感器：量程≥5mm
6、電渦流位移傳感器：
量程：3mm，直流電阻:1Ω－2Ω,多股漆包線繞制的扁平線圈與金屬渦流片組成
7、霍爾式傳感器
日本JVC公司生產的線性半導體霍爾片，它置于環形磁鋼構成的梯度磁場中,量程: ±3mm
8、磁電式傳感器
直流電阻：30Ω－40Ω，由線圈和鐵芯組成，靈敏度：0.5v/m/s
9、壓電加速度傳感器
PZT-5雙壓電晶片和銅質量塊構成。諧振頻率：>-35KHz
10、電容式傳感器
量程：±5mm， 由兩組定片和一組動片組成的差動變面積式電容傳感器
11、壓阻式壓力傳感器
擴散硅式壓力傳感器（美國MPX型）量程：20Kpa，供電：≤4V
12、光纖傳感器
光纖、發射、接收電路組成的導光型傳感器，線性范圍：±2mm，紅外線發射、接收，2×60股丫形、半圓分布。
13、PN結溫度傳感器
利用半導體PN結良好的線性溫度電壓特性制成的測溫傳感器，靈敏度：-2mV/℃
14、熱敏電阻
半導體熱敏電阻 NTC：溫度系統為負，25℃時為10K Ω
15、光電測轉速傳感器
由光耦、達林頓輸出及整形電路組成放射型光電開關，n≤2400r/min
16、智能傳感器模塊終端:
多種傳感器快速接入0---5V供電、顯示、便攜方便編程。
17、濕敏電阻
高分子薄膜電阻型：RH:幾MΩ—幾KΩ，響應時間：吸濕、脫濕小于10秒。濕度系數：0.5 RH%/℃，測量范圍：10%R11--95%RH，工作溫度：0℃--50℃
18、光敏電阻：cds材料，暗阻≥2MΩ，亮阻≤1KΩ，響應時間40ms（上升）100ms（下降）
19、光敏二極管：（Vr：20v、I D＜0.1μA、tf ：10ns λp：880nm）
20、光敏三極管：（VCEO： IL：5mA、tr tf ：15ns λp：880nm)
21、硅光電池：Si日光型，開路電壓≥200mV，短路電流2-4Ma，有效面積2.5*5mm
22、PM2.5微塵傳感器：空氣環境監測傳感器。
23、手持式多量式環境傳感器測試平臺：彩屏液晶直觀顯示PM值、溫濕度、大氣壓強、海拔、AQI指數顯示分析。多種傳感器探頭隨時更換。
24、液晶屏尺寸大于120mm*100mm
25、MP18模塊、SP26模塊、HT11模塊、熱釋電傳感器：波長10-20nm
25、發光光源亮度可調。
26.遮光筒
（三）信號及變換
電橋：
用于組成應變電橋，提供組橋插座，標準電阻和交，直流調平衡網絡。
差動放大器：
通頻帶0-10kHz，可接成同相，反相，差動輸入結構，增益為1-100倍的直流放大器。
電容變換器：
由高頻振蕩，放大和雙T電橋組成的處理電路。
電壓放大器：
增益約為5 倍，同相輸入，通頻帶0-10KHz
移相器：
允許最大輸入電壓10Vp-p，移相范圍≥±45°（5kHz時）
相敏檢波器：
可檢波電壓頻率0-10kHz，允許最大輸入電壓10Vp-p，極性翻轉整形電路與電子開關構成的檢波電路。
電荷放大器：
電容反饋型放大器，用于放大壓電傳感器的輸出信號。
低通濾波器：
由50Hz陷波器和RC濾波器組成，轉折頻率35Hz。
渦流變換器：
輸出電壓≤∣8∣V（探頭離開被測物）。變頻式調幅變換電路，傳感器線圈是振蕩電路中的電感元件。
光電變換座：
由紅外發射、接收管組成。
恒流源0---20mA
光電器件模塊 可用于多種光電器件連接
（四）三套顯示儀表
1、 數字式電壓3位半顯示，電壓范圍0—200mV、0—2V、0—20V，
2頻率表：頻率范圍3Hz—2KHz、10Hz—20KHz。靈敏度≤30mV。
3、 數字電流儀表0----200mA四檔切換。
（五）二種振蕩器
音頻振蕩器：
0.4KHz—10KHz輸出連續可調，V-p-p值20V，0°、180°反相輸出，Lv端最大功率輸出電流0.5A。
低頻振蕩器：
1—30Hz輸出連續可調，Vp-p值20V，最大輸出電流0.5A，Vi端可提供用做電流放大器。
（六）二套懸臂梁、測微頭
雙平行式懸臂梁二副（其中一副為應變梁，另一副裝在內部與振動圓盤相連），梁端裝有永久磁鋼、激振線圈和可拆卸式螺旋測微頭，可進行壓力位移與振動實驗。
（七）電加熱器二組
由電熱絲組成，加熱時可獲得高于環境溫度30℃左右的升溫。
（八）測速電機一組
由可調的低噪聲高速軸流風扇組成，與光電、光纖、渦流傳感器配合進行測速實驗。
（九）二組穩壓電穩
直流±15V，主要提供高性能低文波小數溫度實驗時的加熱電源，最大激勵1.5A�！�2v~±10v五檔輸出，最大輸出電流1.5A。提供直流激勵源。
（十）資料與附件
實驗指南、實驗附件（實驗疊插線、多種渦流被測體片、稱重砝碼、信號線）
二、實驗內容
1、應變片性能——單臂電橋
2、應變片性能——半橋?qū)嶒?yàn)
3、應變片性能——全橋?qū)嶒?yàn)
4、應變片全橋性能——電子稱實驗
5、應變片的溫度效應及補償
6、熱電偶的原理及現象
7、移相器實驗
8、相敏檢波器實驗
9、應變片——交流全橋
10、交流全橋的應用——振幅測量
11、流全橋的應用——電子稱之一
12、差動變壓器（互感式）的性能
13、差動變壓器（互感式）零點殘余電壓補償實驗
14、差動變壓器（互感式）的標定
15、差動變壓器（互感式）的應用——振動測量
16、差動變壓器（互感式）的應用——電子秤之二
17、差動螺管式（自感式）傳感器的靜態位移性能
18、差動螺管式（自感式）傳感器的動態位移性能
19、電渦流式傳感器的靜態標定
20、被測體材料對電渦流傳感器特性的影響
21、電渦流傳感器的應用——振幅測量
22、電渦流傳感器的應用——電子秤之三
23、霍爾傳感器的直流激勵靜態位移特性
24、霍爾傳感器的應用——電子秤之四
25、霍爾傳感器的交流激勵靜態位移特性實驗
26、霍爾傳感器的應用——振幅測量
27、磁電式傳感器的性能
28、壓電傳感器的動態響應實驗
29、壓電傳感器引線電容對電壓放大器的影響、電荷放大器
30、差動面積式電容傳感器的靜態特性
31﹑差動面積式電容傳感器的動態特性
32、雙平行梁的動態特性——正弦穩態影響
33、擴散硅壓阻式壓力傳感器實驗
34、光纖位移傳感器靜態實驗
35、光纖位移傳感器動態實驗（一）
36、光纖位移傳感器動態實驗（二）
37、PN結溫度傳感器測溫實驗
38、熱敏電阻測溫演示實驗
39、氣敏傳感器(MQ3)實驗
40、濕敏電阻(RH)實驗
41、光電式光開關測轉速實驗
42、光敏二極管傳感器實驗
43、光敏三極管傳感器特性試驗
44、硅光電池光電特性實驗
45、光電阻光電特性實驗
52、傳感器數據的往復雙向采集實驗
53、光電傳感器伏安特性實驗
54、紅外熱釋電探測器監控應用實驗
55.關于PM2.5空氣質量數據的采集通過編程實現的實驗。
56.遠程室內溫濕度數據的采集通過編程實現的實驗。
57.WIFI無線通信與安卓客戶端通信通過編程實現的實驗。
58.彩屏液晶的數據顯示通過編程實現的實驗。
59.遠程氣壓、海拔數據的采集通過編程實現的實驗。
60.光亮、溫度、濕度、PM2.5傳感器安卓客戶端WIFI遠程無線測量的方法與實現。
61﹑傳感器數據的單步采集實驗
62﹑傳感器數據的定時采集實驗
63﹑傳感器數據的動態采集實驗
64﹑傳感器數據的靜態采集實驗
65﹑傳感器數據的實時采集實驗
66﹑傳感器數據的最小二乘法﹑兩端法線性分析,虛擬示波器﹑失真度儀﹑頻譜等實驗
|
|
