產品型號：SG3000
產品代碼：
產品價格：
計量單位：臺
折 扣 率： 0
最后更新：2019-09-04
關 注 度：3042
生產企業：北京芯同匯科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、產品特點

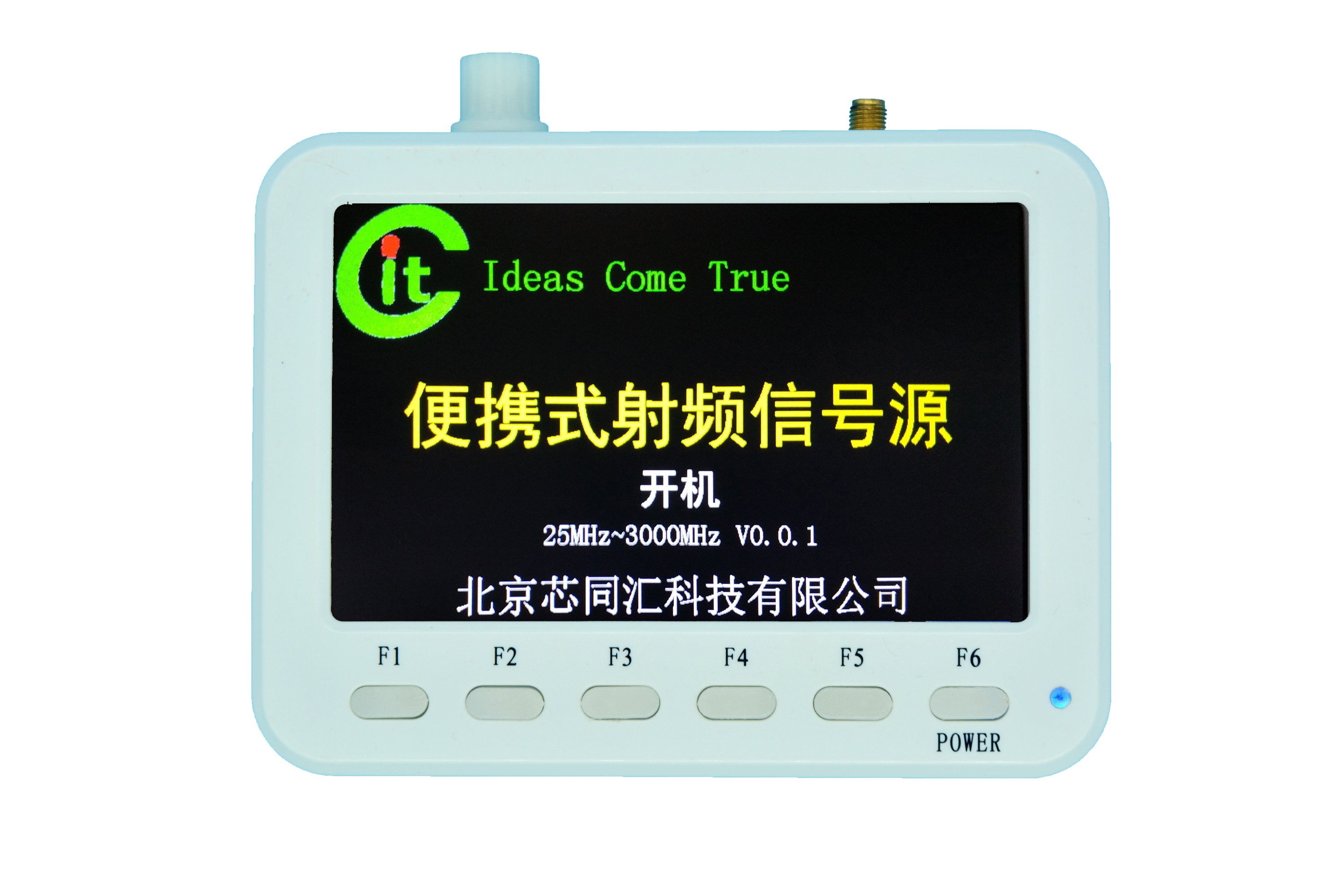

SG3000型便攜式射頻信號源，信號頻率范圍25MHz~ 3GHz，功率動態范圍-41.5dBm ~ 15dBm（參考值）。
此款射頻信號源頻率和功率可調，可用于射頻放大器、開關、濾波器、干擾等測試，也可用于無線通信與射頻電路研發。
二、主要功能
單頻點輸出：信號頻率，25MHz~ 3GHz；信號功率， -41.5dBm ~ 15dBm（參考值）；（信號頻率與信號功率可調，可調功率范圍參照第6.2節）
掃頻輸出：100ms/1s/10s 間隔，起始頻率、停止頻率、步進頻率、發射功率可調。
三、推薦應用
此款射頻信號源頻率和功率可調，可用于射頻放大器、射頻增益模塊、射頻開關、射頻濾波器、混頻器、衰減器、雙工器、線路衰減、天線測量等測試，也可用于無線通信與射頻電路研發。
四、技術參數
頻率
頻率范圍 25MHz 至 3GHz
頻率分辨率 ≥ 3Hz （典型值）
功率
功率范圍 -41.5dBm ~ 15dBm （典型值）
功率分辨率 ≥ 1dBm（典型值）
頻率掃描
掃描方式 步進掃描（等間隔的頻率步進）
掃描模式 連續
掃描范圍 儀器頻率范圍內
步進變化 線性
頻率步進 1kHz （最�。�
駐留時間 100ms、1s、10s
顯示
類型 TFT LCD
分辨率 800×480
尺寸 5寸
電源
電池容量 3300mAh（典型）
電池類型 松下18650鋰電池
充電時間 2～3小時
電池續航時間 1～2小時
尺寸
外形尺寸 135mm*101mm*30mm（不包含旋鈕及天線高度）
環境
工作溫度 -20～45度
存儲溫度 -20～70度
射頻接口 SMA-K
內置RTC時鐘 支持
接口
射頻接口 SMA-K
充電接口 Micro USB接口
配件
2.4G 全向天線 頻率范圍. : 2.4 ～ 2.5 GHz
駐波比. : <= 1.5
增益 : 6 dBi
特性阻抗:50 ohm
接口 : SMA-J
5V 電源適配器 5V 2A
用戶手冊 一份
紙質包裝盒 一套
充電線 Micro usb 充電線 一條
|
|
