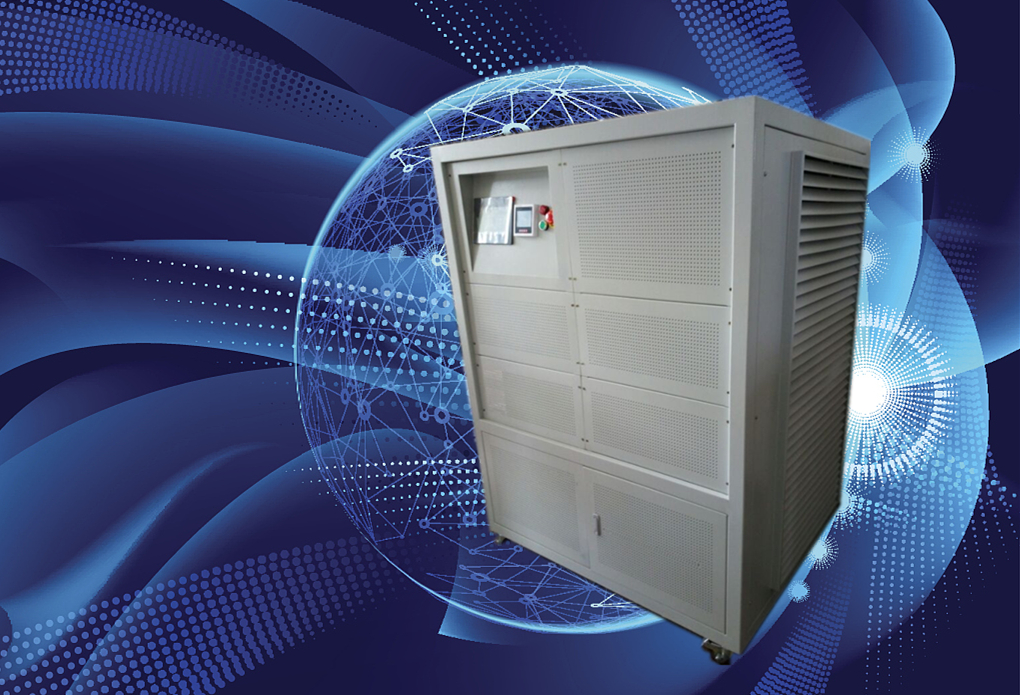

產品詳細介紹寧波220V 50HZ智能交流負載
產品特點：
■采用觸摸屏+PLC方式進行控制，具有本控與PC控制兩種方式，提供相應上位機操作軟件。
■感性，容性，阻性負載功率可任意組合，阻性0.001KW～最大功率可調,感性0.001KW～最大功率可調，容性0.001KW～最大功率可調。滿足三相電壓不平衡條件下精確調節交流諧振點。
■可根據性能參數檢測要求，可以通過操作面板，任意組合、設定放電功率。
■模擬交流用電設備諧振發生，有效精確檢測并網逆變器防孤島效應保護功能。
■檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。
■模擬各類復雜工作環境，檢測逆變器在各種環境下的綜合工作性能狀況。
■諧振測試：設置感性功耗=容性功耗，諧振時理論上感性容性無功功率相互抵消，無功功率=0。
■阻性負載、感性負載及容性負載的最小分辨率為1W，可精確模擬交流諧振發生及滿足逆變器調試檢測需要。
■可測量多種數據，滿足逆變器測試需要，有：阻性電流，感性電流，容性電流，電壓，電流，頻率，功率，視在功率，無功功率，電壓總諧波，電流總諧波，功率因素，電壓波形，可以將測量數據上傳到PC機上并實現對檢測過程數據的過程過程記錄存儲功能。
■可以將測量數據上傳到電腦并實現對檢測過程數據的過程過程記錄存儲功能
■具有面板操作或遠程控制兩種操作方式
■具有過溫保護功能和溫度設定以及溫度監測
■采用新型阻性元件，功率密度高，無紅熱現象，壽命長
■可定制功率因素0.3~1可調
■具有過溫保護功能。溫度保護設定，溫度0~100°可以設定，同時檢測實時溫度情況
■采7寸LCD觸摸屏控制、LCD儀表顯示
■采用新型電阻元件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。
■應用于并網逆變器出廠檢驗、生產調試、科研開發、實驗室電氣特性試驗、權威機構鑒定檢測等領域。
■本機特色：增加功率因數導航器，用戶只需將想要的功率或電流及功率因數數字輸入即可組成LC對應的值。
■應用于使用單位對并網逆變器的產品驗收及日常維護檢測，全面科學檢測各種逆變器供電能力，并精確提供檢測報告。
制造參考的技術標準：
■UL 1741:1999《獨立電力系統用逆變器、變換器、控制器》
■IEC 61727:2004《光伏系統 供電機構接口要求》
■IEEE 929:2000《光伏系統供電接口操作規程建議》
■AS 4777.2：2005《通過逆變器連接的電源系統的并網 第二部分：逆變器要求》
■IEEE 1547:2003《分布式電源與電力系統進行互連的標準》
■IEEE 1547.1:2005《分布式電源與電力系統的接口設備的測試程序》
■IEC62116《光伏并網系統用逆變器防孤島測試方法》制定了此認證技術規范
■UL20/UL1054標準開關過負載耐久之后需進行溫升測試
產品應用：
▲電力通信、網通移動 ▲UL測試開關標準
▲鐵路局電務段 ▲發電機維護UPS維護
▲電氣開關測試?yán)匣囼?yàn)、互感器測試、充電樁帶載能力
IPRLC可編程交流負載產品規格
型號Mode IP-RLC10 IP-RLC30S IP-RLC60S IP-RLC120S IP-RLC200S IP-RLC300S IP-RLC600S IP-RLC1000S
容量 Power 10K 30K 60K 120K 200K 300K 600K 1000K
阻性功率 11.11KW 33.33KW 63.33KW 123.33KW 213.33KW 333.33KW 633.33KW 1233.33KW
感性功率 11.11KVA 33.33KVA 63.33KVA 123.33KVA 213.33KVA 333.33KVA 633.33KVA 1233.33KVA
容性功率 11.11Kvar 33.33Kvar 63.33Kvar 123.33Kvar 213.33Kvar 333.33Kvar 633.33Kvar 1233.33Kvar
A相 阻性功率 - 11.11KW 21.11KW 41.11KW 71.11KW 111.11KW 211.11KW 411.11KW
感性功率 - 11.11KVA 21.11KVA 41.11KVA 71.11KVA 111.11KVA 211.11KVA 411.11KVA
容性功率 - 11.11Kvar 21.11Kvar 41.11Kvar 71.11Kvar 111.11Kvar 211.11Kvar 411.11Kvar
B相 阻性功率 - 11.11KW 21.11KW 41.11KW 71.11KW 111.11KW 211.11KW 411.11KW
感性功率 - 11.11KVA 21.11KVA 41.11KVA 71.11KVA 111.11KVA 211.11KVA 411.11KVA
容性功率 - 11.11Kvar 21.11Kvar 41.11Kvar 71.11Kvar 111.11Kvar 211.11Kvar 411.11Kvar
C相 阻性功率 - 11.11KW 21.11KW 41.11KW 71.11KW 111.11KW 211.11KW 411.11KW
感性功率 - 11.11KVA 21.11KVA 41.11KVA 71.11KVA 111.11KVA 211.11KVA 411.11KVA
容性功率 - 11.11Kvar 21.11Kvar 41.11Kvar 71.11Kvar 111.11Kvar 211.11Kvar 411.11Kvar
調節精度Regulationprecision 阻性：0.001KW、感性：0.001KVA、容性：0.001Kvar
工作方式 阻性、感性、容性負載都可以自由組合
主要檢查項目Maintestingitems 可用于以下實驗：并網逆變器的防孤島效應/效率試驗、過載保護試驗、電能表標準、開關測試、UPS測試維護
控制方式Controlmode 觸屏控制或選用PC控制
輸入電壓Inputvoltage 可根據客戶要求制造
供電電壓Supplyvoltage 1φ2W 、AC220V、50HZ
顯 示 測 量 主要測量參數 電壓、電流、頻率、有功功率、無功功率、功率因數、電壓電流諧波含量（選配）
電流解析度 0.001A
電流精確度 ±0.5%
電壓解析度 0.1V
電壓精確度 ±1%
顯示方式 Display LED顯示
遠程控制接口Communication 485/232C以太網通訊
冷卻方式 Cooling mode 強迫風冷
保護 Protection 過溫
工作溫度Temp -10℃~+40℃
重量 ( Kg ) 180 250 450 800 1000 1100 1250 1400
體積 W×H×D (mm ) 800*1500*700 800*1700*750 1000*1600*1000 1200*1600*1200 1200*1800*1200 1200*1800*1700 1400*1800*1700 1400*1800*2000
注：特殊規格，可按客戶要求定制，體積和重量以實際產品為準
◆特殊規格可根據客戶要求定制（功率、步進、尺寸、顯示、定制機型周長稍長）
◆訂貨選型須知：為方便客戶更好的選購我司產品，請?jiān)谟嗀浨疤峁┮韵聟?shù)：
額定電壓、2.額定功率、3.功率步進要求、4.使用條件環境、5.工作方式（默認長期工作方式） |
|
