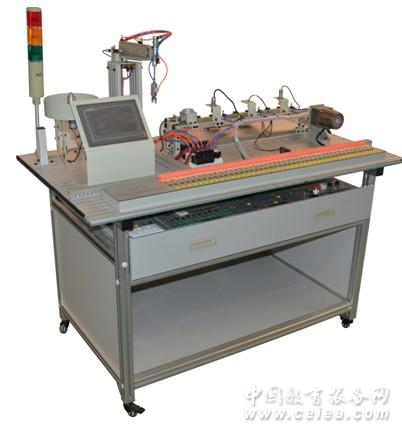

光機電一體化實訓考核裝置
|
 |
產品型號：TH-GJDS型
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-08-30
關 注 度：2924
生產企業：浙江同暉教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹1、 產品概述
隨著我國現代化進程的不斷加快，國內各類工業企業的生產技術也在不斷更新進步，先進的電氣控制設備自動化生產線的安裝、調試、維修、運行原理等方面工作都需要大量的有技能技術的人才。在這樣形勢下，我們開發了一套集最新控制技術的光機電一體綜合實訓平臺，為我國的職業技術培訓和職業技能教育新技術、新工藝、新方案的吸收與轉化提供了實訓手段。
該設備整體骨架為鋁合金型槽結構。其組成：運轉式堆料機構、上料檢測機構、機械手搬運機構、皮帶式物料傳送機構、物料自動檢測機構、分揀進倉機構等組成。各個機構運轉緊緊相連，工作有序。學生可以自由組裝、自由改變程序、任意擺放調試。
實訓裝置的核心控制系統采用模塊組合式，由PLC模塊、變頻器模塊、按鈕模塊、電源模塊、氣缸、皮帶、接線端子排和各種傳感器等組成。學生可根據實驗實訓要求進行任意組合、安裝、編程、調試。
實訓平臺涉及的諸如電機驅動、機械傳動、氣動、可編程控制器、傳感器、變頻調速等多項技術，為學生提供了一個能親自動手參與的綜合技能實訓平臺，在這里能得到全面的認識掌握、綜合的實訓提高，為今后走上社會打下堅實的技能基礎。
2、 整體配置
該裝置的整個系統為模塊化開放式平臺，配置有可編程控制器（PLC）、變頻器裝置、氣動裝置、傳感器、機械手、自動裝料機構、上料檢測、送料傳動和分揀進倉裝置等實驗機構。實訓模塊可根據不同的實訓要求進行組合；同時學校還可以根據教學需要，配置不同品牌的（PLC）模塊和變頻器模塊，也可以增加其他實訓模塊。
為安全考慮整個系統的鏈接與接線方式全部采用安全導線接插件。系統的控制部分采用可編程控制器（PLC），執行機構由機械手傳感器－氣動電磁閥－氣缸構成的氣壓驅動裝置，實現了兩個系統自動運行，并完成物料的分揀進倉。
3、 實訓項目
1、自動檢測技術使用實訓
2、氣動技術應用實訓
3、可編程控制器編程實訓
4、電氣控制電路實訓
5、變頻器應用實訓
6、自動控制技術教學與實訓
7、機械系統安裝和調試實訓
8、系統維護與故障檢測實訓
4、 技術參數
1、交流電源：三相 AC 380V±10％ 50 Hz
2、溫度：-10℃～40℃；環境濕度：≤90％（25℃）
3、外形尺寸：長×寬×高=1400mm×740mm×1300mm
4、整機消耗：≤1KVA
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
5、 配置清單
5.1、 系統主要配置（配備）
序號
名 稱
主要器件（規格）
數量
備 注
1
鋁合金工作臺
1400×740 mm
1張
2
電源模塊
三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相三極電源插座2個，安全插座5個
1塊
3
按鈕指示模塊
開關電源24V/6A，急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只
1套
4
PLC模塊
三菱FX2N-48MR
1臺
5
變頻器模塊
三菱變頻器D720-0.75KW
1臺
6
觸摸屏模塊
昆侖通態；5.7英寸；1024色。
1臺
7
送料機構
直流減速電機（24V，輸出轉速10r/min）1臺，落料臺1個，物料導槽1個，支撐架6個，光電檢測開關1只
1套
8
氣動機械手
氣缸及機械連接件
單出雙桿氣缸1只，單出桿氣缸1只，氣手指及氣缸1只，旋轉氣缸1只，光電開關1只
1套
電磁閥及傳感器
磁性開關5只，緩沖閥2只，安裝支架1個，雙向控電磁換向閥4只，單向電控閥1只，按鈕開關2只
10
物料傳送及分揀
機構
皮帶傳送部件
三相減速電機（~380V，輸出轉速40r/min）1臺，平皮帶 1條，安裝支架1套
1套
氣缸
單出桿氣缸3只，金屬傳感器1只，光電開關2只，磁性開關6只，物件導槽3個，單向電控閥3只
11
接線端子排
接線端子和安全插座
1套
12
物料
黑色塑料、白色塑料和金屬各10個
30個
13
安全插線
1套
14
氣管
進口軟管φ4/φ6
1套
15
PLC編程線纜
三菱
1條
16
PLC編程軟件
GX-Developer7.0
1套
17
電腦推車
鋁合金結構（帶四輪）
1臺
18
計算機
1臺
學校自備
19
空氣壓縮機
雙頭
1套
裝置機構說明
1、 送料機構
放料轉盤：轉盤中共放三種物料，一種金屬物料、一種黑色塑料物料、一種白色塑料物料。
物料滑槽：放料轉盤旋轉，物料互相推擠趨向入料口，物料則從入料口順著滑槽可以落到落料臺上。
驅動電機：電機采用24V直流減速電機，轉速10r/min轉矩30kg/cm；用于驅動放料轉盤旋轉。
物料檢測：物料檢測為光電漫反射型傳感器。主要為PLC提供一個輸入信號，如果有物料在落料臺上，則機械手開始動作。如果運行中，光電傳感器沒有檢測到物料并保持6秒鐘，則讓系統停機然后報警，紅色報警燈開始閃爍。
落料臺： 存放從入料口順著滑槽落下的物料。
2、 機械手搬運機構
整個搬運機構能完成四個自由度動作：手臂伸縮、手臂旋轉、手爪上下、手爪緊松。
手爪提升氣缸：提升氣缸采用雙向電控氣閥控制，氣缸伸出縮回可任意定位。
磁性傳感器： 用于檢測氣缸處于伸出或縮回位置。（注意：紅色線接“﹢”，黑色線接“-”）。
手 爪：抓緊或松開物料。
手爪傳感器：抓取物料由雙向電控氣閥控制，當雙向電控氣閥得電，手爪夾緊，手爪傳感器有信號輸出，指示燈亮。雙向電控氣閥另一端通電，手爪松開。
旋轉氣缸： 控制機械手臂的左右轉，由雙向電控氣閥控制。
接近傳感器：機械手臂左轉和右轉到位的檢測。當左轉或右轉到位后，接近傳感器輸出信號。（注意：棕色線接“﹢”，藍線色接“-”、黑色線接輸出）。
雙桿氣缸： 機械手臂伸出、縮回，由雙向電控氣閥控制。氣缸上裝有兩個磁性傳感器，檢測氣缸伸出或縮回位置（注意：紅色線接“﹢”，黑色線接“-”）。
緩 沖 器： 旋轉氣缸高速左轉和右轉到位時，起緩沖減速作用，以保持氣缸平穩到位。
3、 物料傳送及分揀機構進倉
落料光電傳感器：檢測是否有物料到傳送帶上，并給PLC一個輸入信號。當有物料時，變頻器啟動，控制電動機驅動傳送帶開始工作。無物料時，延時12秒，停止動作。（注意：棕色線接“﹢”，藍色線接“-”、黑色線接輸出）。
落 料 孔：物料落料孔。
金屬料倉：放置金屬物料。
黑色塑料料倉：放置黑色塑料物料。
白色塑料料倉：放置白色塑料物料。
電感式傳感器：檢測金屬材料。（注意：棕色線接“﹢”，藍色線接“-”、黑色線接輸出）。
光電傳感器：檢測黑色塑料物料。（注意：棕色線接“﹢”，藍色線接“-”、黑色線接輸出）。
電容式傳感器：用于檢測白色塑料物料。（注意是：棕色線接“﹢”，藍色線接“-”、黑色線接輸出）。
三相異步電動機：由變頻器控制，驅動傳送帶轉動。
推料一氣缸：將金屬物料推入料倉，由單向電控氣閥控制。
推料二氣缸：將黑色塑料物料推入料倉，由單向電控氣閥控制。
推料三氣缸：將白色塑料物料推入料倉，由單向電控氣閥控制。
|
|
