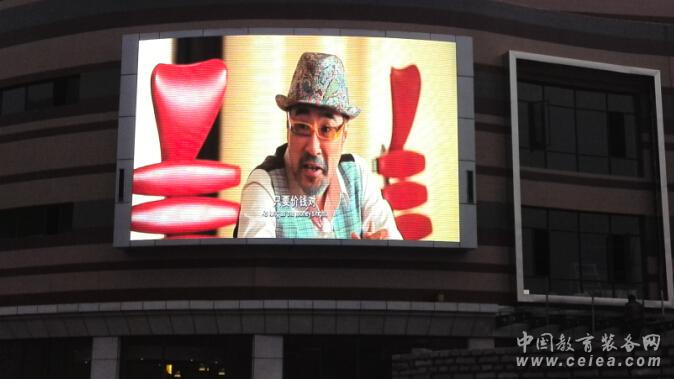

直插三合一戶外P8全彩屏,高防護真正戶外P8
|
 |
計量單位：平米
折 扣 率： 0
最后更新：2014-08-06
關 注 度：2387
生產企業：深圳市聚創光電科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹P10全彩顯示屏已經不能滿足特定戶外小面積高清顯示的要求，以往戶外P10型號以下高清顯示屏的使用過程往往叫人擔心，常見型號有戶外P8等等。通常戶外小間距高清全彩屏常常用貼片三合一燈珠，這也是戶外高精高清顯示屏像素點故障率高的原因之一，因?yàn)橘N片燈珠的戶外防護性能還是沒有直插燈成熟。直插三合一戶外P8全彩屏，堪稱戶外高清顯示神器，不只是高清，因?yàn)槿弦环庋b，有更好的顯示效果；因?yàn)槭侵辈鍩�，有更佳的戶外防護性能，全天候防護，應對各種戶外天氣完全沒問題，真正戶外P8，真8，魚和熊掌兼可得，讓你遠離戶外表貼質量門的困擾，是您戶外小間距高清廣告led發布的利器！詳情請咨詢：130-2885-6226王先生；186-7550-9682杜先生
概述：
1、直插三合一封裝，顯示效果好，適用于戶外高密度全彩顯示屏
2、產品采用特殊全環氧樹脂封裝，穩定性強，防護等級達到IP68，具備優良的全戶內外使用穩定性。
3、產品散熱好，亮度高，耐候性佳，尺寸小，最適合于戶內外P8及以上間距的全彩顯示屏。
4、產品具有寬視角， RGB配光曲線重合性與角度一致性佳，水平/垂直角度120°。
直插三合一戶外P8全彩屏與同類戶外全彩顯示屏相比優勢：
1、與其他常見型號顯示屏相比
相比常規戶外P10全彩led顯示屏，P8全彩屏像素點密度更高，更清晰，視距更近�？梢栽谛∶娣e范圍內實現更高清的分辨率，堪稱戶外小間距廣告顯示屏神器！
2、與戶外表貼三合一全彩顯示屏相比
戶外P8直插燈三合一全彩led顯示屏采用DIP直插燈，相比較現階段頻頻暴露出的質量問題的戶外貼片三合一更適合用在戶外。因?yàn)橘N片燈珠的溫濕度抗性、膨脹系數、耐酸堿性、紫外線抗性、抗風沙塵埃的能力遠不如直插燈好，直插燈應用在戶外惡劣條件下的技術更成熟，更穩定。較高的亮度、較慢的衰減和較好的防水性能比普通的貼片顯示屏更適合用來做戶外廣告、演出租賃使用。全天候全彩屏，不受環境限制。
3、與其他分離式三燈方案P8全彩顯示屏相比
①戶外P8直插燈全彩led顯示屏發光二極管采用直插式三合一結構封裝，效果等同于常見的貼片三合一燈珠。三合一即是把三顆發光晶片封裝在一個燈珠體內，相對于三燈分離直插式全彩屏，視角更大，顯示效果更好。
三合一的優勢是表面可以做光漫反射處理，得出的效果是沒有顆粒感，勻色性很好，顏色更均勻；具有很好的白平衡，相比傳統三燈方案顯示屏，色彩還原更逼真；由于采用了寬視角LED燈，在顯示屏的混色上更具有鮮艷亮麗的效果，而且由于所用的燈珠的數量比常規的戶外1R1G1B三燈分離全彩顯示屏要少，為傳統三燈像素點方案顯示屏燈珠數量的1/3，所以戶外P8直插燈三合一全彩led顯示屏屏體表面對比度要比傳統的顯示屏要好，燈面排列平整度更高，一致性更好，能有效杜絕馬賽克現象的出現。
②戶外P8直插燈三合一全彩led顯示屏采用三晶四腳發光二極管，即每個像素點（燈珠）有4個燈腳；常規三燈分離式每個像素點有6個燈腳。戶外P8全彩顯示屏有15625像素點/平米，計算下來，P8直插燈三合一顯示屏燈腳有62500個/平米，常規三燈分離式P8全彩屏燈腳有93750個/平米，兩種顯示屏的燈腳數量竟相差31250個/平米！我們知道，P8顯示屏作為電子產品長期在戶外使用，復雜的戶外環境下，越多的接插件，出現故障的幾率越高！另外，P8三合一顯示屏的燈珠數量為三燈分離式顯示屏的1/3，加上燈腳數量少，直插三合一P8全彩led顯示屏在運行過程中的發熱量和散熱有著明顯的優勢。
用戶對全彩戶外廣告led顯示屏的要求越來越高，不但要畫面效果好，還要有超高的防護等級以適用于戶外各種復雜環境。直插三合一戶外P8全彩屏兼具表貼三合一與戶外直插燈兩種產品的優點于一身，大視角、一致性好，保證優質的顯示屏顯示效果，同時具有金剛般的“身體”，它的高亮度、高防護等級可以輕松應對戶外各種復雜環境，成為您戶外小間距廣告顯示屏的利器！
項目 參數
像素組成 1R1G1B
LED封裝 DIP5353直插燈三合一
像素間距 8mm
像素密度 15625p/m2
屏幕亮度 >6500cd/ m2
驅動方式 恒流驅動
掃描方式 1/4掃描
可視角度 水平120垂直120
可視距離 >8m
模組解晰度 32*16
模組尺寸 256mm*128mm
模組材料 黑色PC面罩、PC背板
工作電壓 DC5V
箱體尺寸（推薦） 1024mm*768mm
箱體顏色 黑色（推薦）或其他顏色
工作壽命 100 000小時
最大功率 850w/ m2
平均功率 300w/ m2
輸入信號 S-視頻、復合、RGB、DVI
刷新頻率 >400HZ，最高可達1000HZ（需系統支持）
顯示顏色 1024×1024×1024
灰度級別 16K級
亮度調節 手動或自動100級可調
通訊方式 網線或光纖
一、LED顯示屏維修的檢測方法
1、短路檢測法，將萬用表調到短路檢測擋(一般具有報警功能，如導通則發出鳴叫聲)，檢測是否有短路的現象出現，發現短路后應馬上解決，短路現象也是最常見的LED顯示屏模塊故障。有的通過觀察IC引腳和排針引腳就能發現。短路檢測應在電路斷電的情況下操作，避免損壞萬用表。這個方法是最常用到的方法，簡單、高效。90%的故障都可以通過這個方法檢測判斷。
2、電阻檢測法，將萬用表調到電阻檔，檢測一塊正常的電路板的某點的到地電阻值，再檢測另一塊相同的電路板的同一個點測試與正常的電阻值是否有不同，若不同則就確定了問題的范圍。
3、電壓檢測法，將萬用表調到電壓檔，檢測懷疑有問題的電路的某個點的到地電壓，比較是否與正常值相似，可以方便的確定問題的范圍。
4、壓降檢測法，將萬用表調到二極管壓降檢測檔，因?yàn)樗械腎C都是由基本的眾多單元件組成，只是小型化了，所以在當它的某引腳上有電流通過時，就會在引腳上存在電壓降。一般同一型號的IC相同引腳上的壓降相似，根據引腳上的壓降值比較好壞，須在電路斷電的情況下操作。
二、LED顯示屏維修必備工具
1、電烙鐵+吸槍各1個，焊錫若干
2、5V穩壓電源1個，給接收卡和維修的模組或者單元板供電
3、電批1個，用于快速拆卸模組或者單元板
4、電腦+發送卡，用于給接收卡發送程序
5、接收卡+HUB板，用于觀測模組或者單元板故障現象
6、萬用表一個，用于檢測模組或者單元板具體故障
7、鑷子、剪刀、剪鉗各1把
三、LED顯示屏維修基本步驟
1、確定模組或者單元板使用的HUB板類型，這樣排線的接口定義才能一樣
2、根據不同型號的模組或者單元板，給接收卡發送相應的程序，確保模組和單元板在正確的程序下顯示，這是找出故障原因的前提。一般PCB板上都會印有該模組或者單元板的型號。
3、觀測模組或者單元板現象，確定初步故障。例如常見的瞎燈，串點，小方塊等。
4、使用萬用表找出故障，主要是利用上面的短路檢測法，對芯片和燈腳之間進行檢測。
5、再次檢測。 |
|
