產品型號：P80318
產品代碼：P80318
產品價格：0
產品編碼：P80318
計量單位：臺
折 扣 率： 0
最后更新：2014-02-08
關 注 度：3580
生產企業：深圳市東測科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

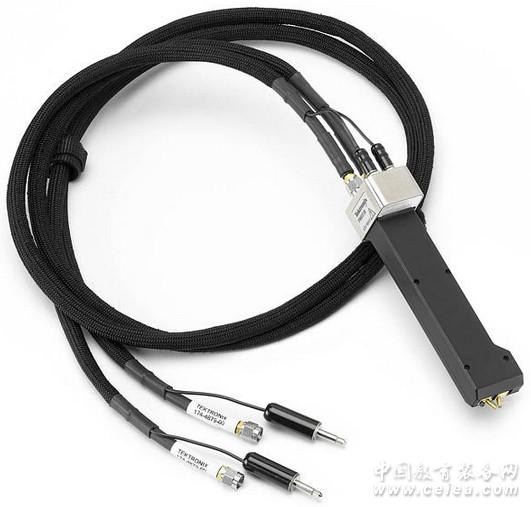

產品詳細介紹泰克P80318手持式探頭
功能與特點18GHz 100Ω差分阻抗TDR手持式
• 18GHz帶寬
• 直接電路內TDR 測試
• 0.12 ″的可重復可靠的阻抗變化分辨率
• 從0.5毫米到4.2毫米的可調探頭針腳
• 探測沒有接地點的完全平衡的差分信號
• 雙重緩沖設計使探頭端部保持正確的DUT接觸
• 與兩個80A02模塊一起使用時保護取樣模塊不受靜電傷害
應用
• 電路板控制的阻抗測試(TDR)
• 差分傳輸線的損耗切線測試
• 裝載或不裝載組件的PCB故障分析
• 封裝阻抗測試(TDR)
P80318
P80318是一種18GHz 100 Ω輸入阻抗的差分TDR手持式探頭。通過該探頭可以對差分傳輸線進行高保真阻抗測試。通過可調整的探頭針腳可以實現多種差分線間距和阻抗。 P80318探頭還包括兩個帶有平行線控（它們向80A02提供對EOS/ESD保護的控制）的精密SMA電纜。
P80318X
P80318X設計用于高PCB阻抗測試應用。 這些應用要求最大制造業設備正常運行時間。P80318X包括P80318的全部外加一個探頭本體，可在第一個探頭體由于正常磨損而需要維修時使用。可以將P80318探頭用作獨立的高分辨率探頭，但它特別設計與兩個80A02EOS/ESD保護模塊一起使用。要盡可能增大測試設備正常運行時間并盡可能減少維修成本，必須保護取樣模塊不受靜電傷害。通常取樣模塊的受損是因為來自存儲在DUT中的大量靜電荷的過度電性應力（EOS）和靜電放電（ESD）。使用兩個80A02模塊可以在將信號切換到取樣模塊前確保探頭正確接地。
|
|
