產品型號：1650mm×660mm×1740mm
產品代碼：MYN-306
產品價格：36500
產品編碼：18
計量單位：臺
折 扣 率： 9
最后更新：2013-11-15
關 注 度：3301
生產企業：上海茂育科教設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、概述

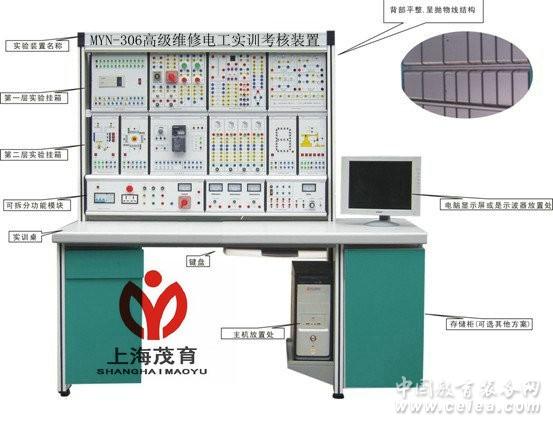

根據勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，MYN-306高級維修電工實訓考核裝置適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制電路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，MYN-306高級維修電工實訓考核裝置能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1650mm×660mm×1740mm
三、實訓裝置的基本配置及功能：
本實訓裝置由實訓桌、實訓掛箱、實訓器材等組成。
3.1 實訓桌
3.1.1 實訓桌主體結構為鋁合金；
3.1.2 存儲柜：放置工具及實驗模塊，350mm×700mm×700mm; 數量：2個
3.1.3：桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用，前部厚度為50mm。
3.1.4：功能模塊主體結構采用鋁合金，可脫離實驗臺單獨作為一個實驗儀器使用，實驗掛箱主體結構為鋁合金（避免采用鐵結構，笨重不方便學生操作），結構及大小尺寸統一。
3.1.5：防塵裝置及標題架：標題架1230mm×140mm×80mm；1套。實驗臺在使用時，防塵裝置可卷到標題架內，實驗臺未在使用時，防塵裝置可把實驗模塊全部保護，在裝置的下方是一條長1.米多的磁條
3.1.6：電腦：聯想揚天A4600K T2900D M7150
3.2 功能模塊（每個功能模塊可脫離實驗臺單獨作為一個實驗儀器使用）
3.2.1：三相電源實驗儀器：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×160mm×165mm。三相380V輸出、直流220V輸出。三相380V輸出、直流220V輸出。設有外殼接地保護、缺相指示、急停保護、多次熔斷絲保護、漏電保護等可脫離實驗臺單獨作為一個實驗儀器使用。獨立編號為T01
3.2.2：混合電壓輸出實驗儀器：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×160mm×165mm。每個輸出接口有3mm和6mm的兩種，24V直流穩壓可調輸出，指針電表指示，設有正負極提示LED，防止電源極性接反；0～240V交流輸出，又可作雙9V、雙12V、雙18V輸出，�？擅撾x實驗臺單獨作為一個實驗儀器使用獨立編號T08。
3.2.3：恒流源：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×160mm×165mm。每個輸出接口有3mm和6mm的兩種，0-20mA-500mA。分5檔，數顯電表顯示。含單次脈沖，開關電源正負12V正負5V，后背為六孔220V插座�？擅撾x實驗臺單獨作為一個實驗儀器使用獨立編號T29。
3.2.4：信號發生器：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×160mm×165mm。每個輸出接口有3mm和6mm的兩種，1、波形有正弦波、方波、三角波；2、衰減級度0—20db—（40db）；3、設有頻率計一只，六位數顯，測量范圍可達0-8M，支持外測�？擅撾x實驗臺單獨作為一個實驗儀器使用獨立編號T11。
3.3：實驗模塊：
3.3.1: 觸摸屏實驗模塊：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×300mm×110mm。該觸摸屏是一套以嵌入式低功耗CPU為核心（ARM CPU，主頻400MHz）的高性能嵌入式一體化觸摸屏。該產品設計采用了7英寸高亮度TFT液晶顯示屏（分辨率800×480），四線電阻式觸摸屏（分辨率1024×1024）。3.3.2：變頻器實驗模塊：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×300mm×110mm。采用三菱FR-D720S0-0.4K，輸入輸出接口引至面板，電源獨立開關控制。
3.3.3：PLC主機實驗模塊：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×300mm×110mm。采用FX1N-40MR，輸入輸出接口引至面板，電源獨立開關控制。
3.3.4：通訊模塊：采用三菱通訊模塊，與變頻器通訊使用
3.3.5：指令編程模塊：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×110mm。 有5個大指示燈的紅色黃色綠色白色各不少于3個，按鈕不少于8個開關不8個輸入輸出借口全部引至面板，接口采用四種不同顏色。
3.3.6：四節傳送帶的控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.7：電動機的自動控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.8：五相步進電機控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.9：多層電梯的控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。（輸入輸出接口不少于20個）
3.3.10：十字路交通燈：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。（輸入輸出接口不少于12個）
3.3.11：天塔之光的控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。（輸入輸出接口不少于14個）。
3.3.12：水塔自動供水：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.13：液體混合控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.14：機械手控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.15：裝配流水線：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.16：軋鋼機控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.17：運料小車：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。（輸入輸出接口不少于19個）
3.3.18：LED數碼顯示：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，接口插座采用四種不同顏色。
3.3.19：網孔板：完成PLC控制電氣所需實驗項目的實驗元器件等
3.3.20：電工實驗掛箱5個：外部以采用3mm鋁合金長方體為主體結構，完成電工的基本實驗項目
3.3.21：模擬電子掛箱：外部以采用3mm鋁合金長方體為主體結構，完成模擬電子的基本實驗項目
3.3.22：數字電路掛箱：外部以采用3mm鋁合金長方體為主體結構，4組8421共陰、共陰共陽數碼管各1組,16P活動插座3各，14P活動插座3個、二極管及三極管特性單元實驗電路；555電路，萬能擴展部分等，以及實驗所需的芯片及器件
3.4：實訓工具：示波器 ADS1062C 1臺
電工工具組合套裝 品牌：開拓 件數：21-30件 型號：091501 （選配） |
|
