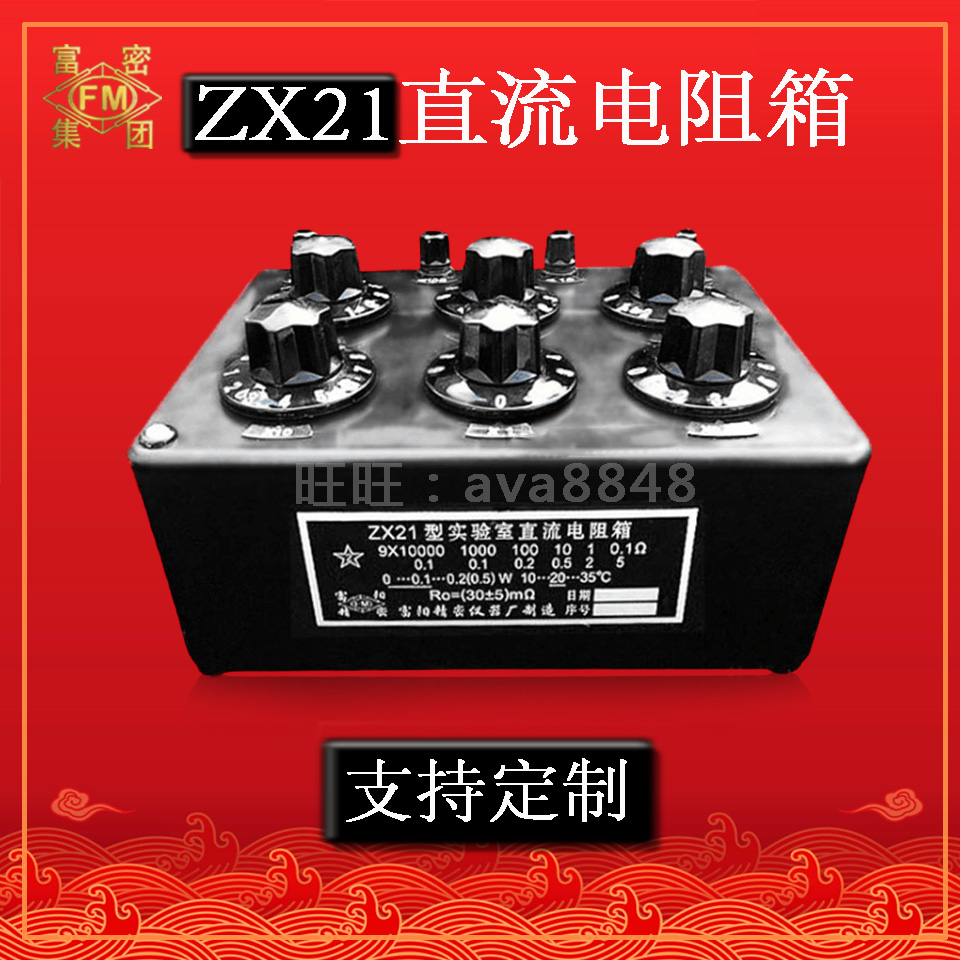

產品型號：ZX21
產品代碼：
產品價格：210
計量單位：臺
折 扣 率： 0
最后更新：2012-12-28
關 注 度：2316
生產企業：富陽精密儀器廠
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹 Ⅱ、主要技術指標：
表1 ZX21系列電阻箱主要技術指標一覽表
1、調節范圍：
ZX21： (0~9）×（0.1~10k）Ω ＝0~99.9999 kΩ
ZX21a:（0~10）×（0.1~10k）Ω ＝0~111.1110 kΩ
ZX21b：（0~9）×（0.1~10k）Ω ＝0~99.9999 kΩ
ZX21c：（0~10）×（0.01~1k）Ω＝0~11.11110 kΩ
ZX21d：（0~10）×（1~100k）Ω ＝0~1.111110MΩ
ZX21e：（0~10）×（10~1M）Ω ＝0~11.11110MΩ
ZX21f：（0~10）×（100~10M）Ω ＝0~111.1110MΩ
ZX21g：（0~10）×（1k~100M）Ω ＝0~1.111110GΩ
2、零值電阻：30±5mΩ
3、電阻箱的基本誤差如下表1規定：
4、每檔電阻容許通過電流見表1：
5、電阻箱電路與外殼之間的絕緣強度，經得住頻率為50赫茲，2000伏交流電的作用，歷時1分鐘。
6、電阻箱電路與外殼之間的絕緣電阻不少于1000兆歐。
7、電阻箱重量約1.3公斤；尺度為200×150×110mm
8.關于電阻箱的四個電阻輸出接線端的使用說明，其中ZX21系列中的。ZX21（d，e, f, g）這四款，我廠將＜10Ω和＜1Ω這二個接線端內部是斷開，成開路狀態，所以客戶無需使用這二個接線端，只需用到max和Com這二個接線端。ZX21系列的其它型號，四個接線端都可用。
Ⅲ、使用注意事項：
1、正確使用電阻箱時應先旋轉一下各組旋鈕，使內阻接觸穩定可靠。
2、電阻箱在使用中絕不應超過規定的最大允許電流值。
3、當只需小電阻值變化時，則將線接到“0”和另一小示值接線柱，可以減小電阻箱內的引線電阻。
4、電阻箱應放在有遮蔽的房間內，空氣溫度從+10℃~40℃相對濕度在80%以下不應含有能引起腐蝕的有害雜質。
Ⅳ、附則：
1、隨產品一起供應的文件包括有：
⑴裝箱單
⑵產品使用說明書
⑶產品合格證明書
2、本電阻箱按照ZBY162—83國家專業標準制造。
3、電阻箱的保證期限自出廠日期起十二個月。
|
|
