一、功能：

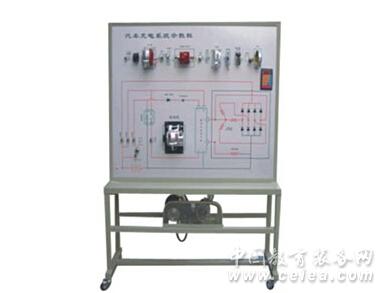

1、采用實物分解掛置，直觀明了，能讓學生清楚了解發電機內部結構。
2、配備整體式發電機，由電機驅動發電，并配備檢測口，可以測量線圈的交流電主整流后的直流電，并可通過專用儀器儀表檢測。
3、通過觸摸式故障板設置實際故障，便于考核，可以通過故障的判斷和排除，讓學生充分理解發電系統的工作原理。
二、操作：
1、接通380V外接電源（試驗電機反正轉）
2、連接電瓶電纜。
3、打開點火開關，觀察充電指示燈（點亮為正常）。
4、點火開關至起動檔2秒，電機運轉充電指示燈熄滅開始正常工作。
5、故障設置參見故障板使用說明書。
三、注意事項：
1、本實驗臺電機為高壓電禁止學生觸摸。
2、電源地線必須牢固接地。
3、運轉一個月要檢測皮帶漲緊度。
4、工作完成應拔掉380V電源及電瓶、電纜。
四、規格：
1、電源：交流380V、50Hz。
2、工作電源：直流12V。
3、外形尺寸：1400×500×1800mm。
