一、 概述:
本實訓臺適合職業技術學校、技校等學校相關專業的學生使用。

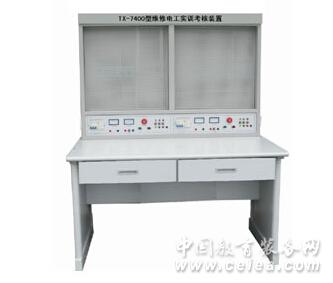

電氣裝配實訓臺由鋼板制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓臺適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。
實訓臺配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。
二、實訓項目
1. 三相異步電動機直接啟動控制
2. 三相異步電動機接觸器點動控制線路
3. 三相異步電動機接觸器自鎖控制線路
4. Y-△啟動自動控制線路
5. 用倒順開關的三相異步電動機正反轉控制
6. 接觸器聯鎖的正反轉控制線路
7. 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8. 雙重聯鎖的三相異步電動機正反轉控制線路
9. 三相異步電動機的多地按制
10. 工作臺自動往返控制線路
11. 日光燈接線
... ...
12. 學生自行設計實驗在本實訓設備上來完成
三、技術參數及規格：
表一、電工技術實訓考核裝置的總體配置表
|
序號
|
名稱
|
單位
|
數量
|
指標要求
|
|
1
|
實訓臺及實驗屏
|
臺
|
1
|
外形尺寸：1300×750×1610（mm）
控制屏：用于掛置網孔掛板，安裝元件，鐵質噴塑結構。提供交流電源、直流電源及各種測試儀表等。
1. 交流儀表
(1) 交流電壓表：0～500V帶鏡面交流電壓表二只，精度1.5級
(2) 交流電流表：0～5A帶鏡面交流電流表二只，精度1.5級。
2. 實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護
3．供線電壓380V和相電壓220V兩種電源、單相電源插座
每個工位提供兩組安全型插孔三相電源輸出，單相電源輸出采用二插三孔式插板。
實驗桌：為鋼木結構；桌面為防火、防水、厚度25㎜、耐磨高密度板，達到E1標準。
輸入電壓：AC 380 V±10% 50 Hz 三相五線；
容 量：＜1.5 kVA；保護：漏電流≤30mA，過電流≤10A
|
|
2
|
電氣元件
|
套
|
1
|
|
|
3
|
實訓電機
|
套
|
1
|
|
三相異步電動機 （380V，單速） 1臺
|
|
|
三相異步電動機 （380V，單速 帶離心開關） 1臺
|
|
|
三相雙速異步電機 1臺
|
|
4
|
電線
|
卷
|
4
|
4色1.0
|
|
5
|
常用工具
|
套
|
1
|
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。
|
|
6
|
網孔板
|
塊
|
2
|
580×580mm
|
|
7
|
實驗說明書
|
套
|
1
|
指導學生實訓教材
|
四、技術參數
1．工作電源：三相五線 供電 AC 380 V ±１０% 50 Hz；
2．實驗臺外形尺寸：長×寬×高＝1300×750×1610；
3．實驗臺材料：冷鋼板；
4．網孔板鋼板厚度：1.5 mm；
5．每個工位提供兩組安全型插孔三相電源輸出，單相電源輸出采用二插三孔式插板。
6．負荷容量≤1.5 kVA；
7．安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合國家標準。
